“浮动铰刀柄”内部的结构可实现连续的轴向偏转和径向平移，使被夹持铰刀中心始终能围绕机床主轴中心，在其垂直平面内360°径向浮动。弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差，使铰刀中心在整个加工过程与被加工孔中心保持一致。
适用机床：车床、铣床、加工中心、钻床、专机
可解决以下问题：
1. 孔的尺寸偏大，尺寸精度达不到。
2. 孔的中间大，两头小圆柱度达不到要求。
3. 大批量生产时难以保证孔径尺寸的一致性。
4. 铰刀不耐用。
自动回中心的特点：在车床（含立式和卧式车床）和加工中心上均可自动回中心。浮动方向与旋转轴轴心保持平行，自动补偿夹头和待加工孔间的轴偏差。
自动回中心可以根据刀具重量，通过调节机构调节回中的浮动阻力，这样可以防止产生振动，从而延长刀具寿命。
ER SERIES

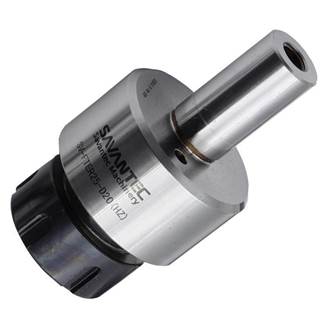

floating reamer holder
浮动铰刀柄内部的结构可实现连续的轴向偏转和径向平移，使被夹持铰刀中心始终能围绕机床主轴中心，在其垂直平面内360°径向浮动。弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差，使铰刀中心在整个加工过程与被加工孔中心保持一致。 |
适用机床：车床、铣床、加工中心、钻床、专机

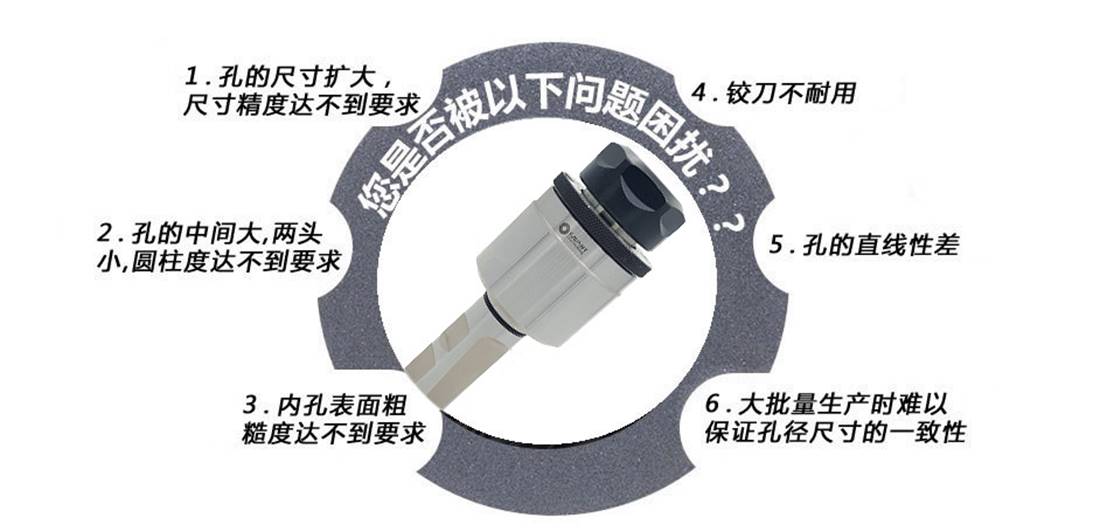

你是否被以下问题所困扰?
孔的尺寸偏大，尺寸精度达不到要求
孔的中间大，两头小，圆柱度达不到要求
内孔表面粗糙度达不到要求
铰刀不耐用
孔的直线性差
大批量生产时难以保证孔径尺寸的一致性
复位型的特点：
在车床（含立式和卧式车床）和加工中心上均可自动回中心。浮动方向与旋转轴轴心保持平行，自动补偿夹头和待加工孔间的轴偏差。
复位型可以根据刀具重量，通过调节机构调节回中的浮动阻力，这样可以防止产生振动，从而延长刀具寿命。

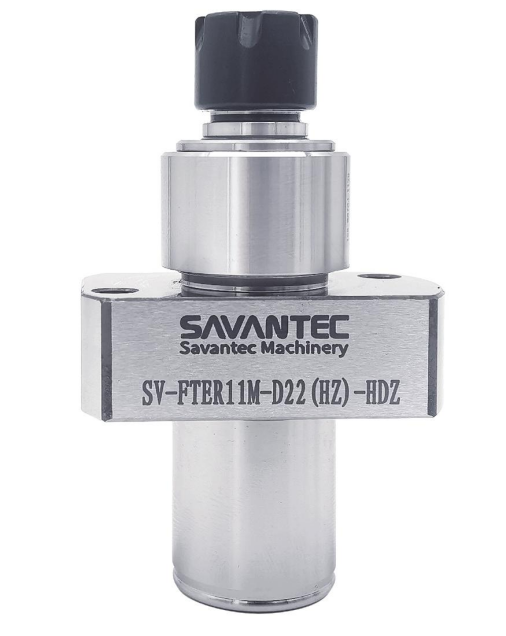

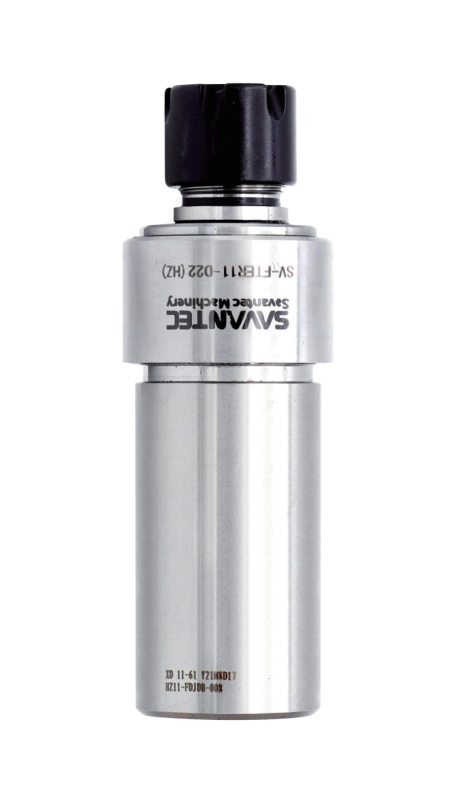

STAR走心机背轴浮动铰刀柄
Floating reamer holder for the back
shaft of the machine

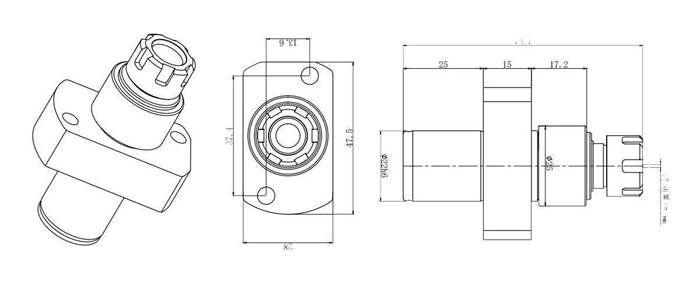

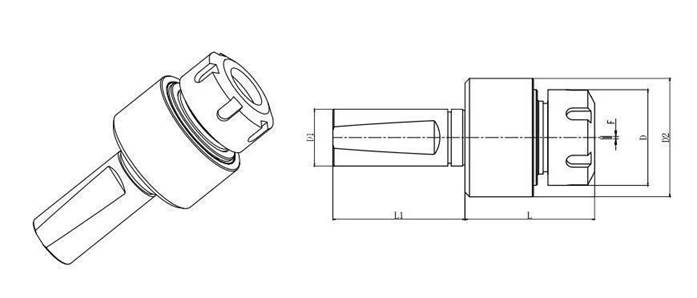

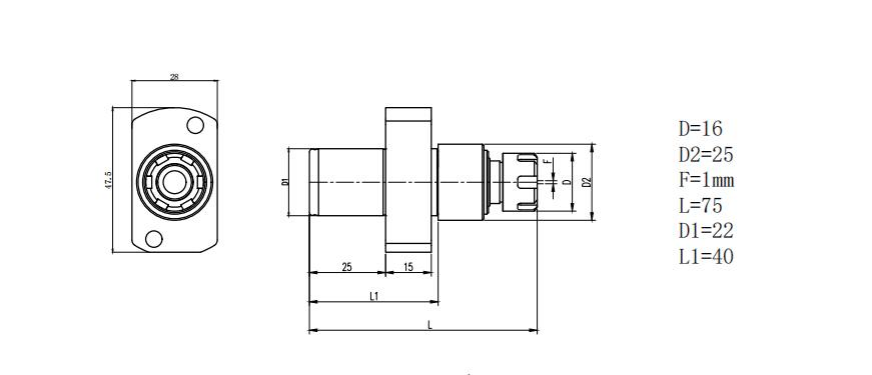

结构简图 Structure Drawing |
|
|
规格表 Specification Table | 单位[mm] | |||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 |
SV-FTER11-D22(HZ)-HDZ | ● | ER11 | 16 | 22 | 25 | 74 | 40 | 1 |
ER11复位型浮动铰刀柄
Resetting type floating reamer holder

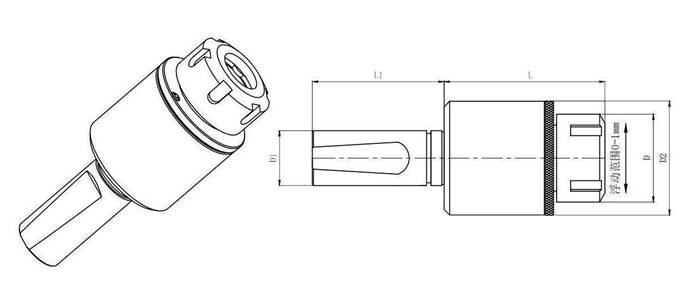

结构简图 Structure Drawing |
|
|
规格表 Specification Table | 单位[mm] | |||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 |
SV-FTER11M-D13(HZ) | ● | ER11 | 16 | 13 | 25 | 75 | 40 | 1 |
SV-FTER11M-D16(HZ) | ● | ER11 | 16 | 16 | 25 | 75 | 40 | 1 |
SV-FTER11M-D19(HZ) | ● | ER11 | 16 | 19 | 25 | 75 | 40 | 1 |
SV-FTER11M-D19.05(HZ) | ● | ER11 | 16 | 19.05 | 25 | 75 | 40 | 1 |
SV-FTER11M-D20(HZ) | ● | ER11 | 16 | 20 | 25 | 75 | 40 | 1 |
SV-FTER11M-D22(HZ) | ● | ER11 | 16 | 22 | 25 | 75 | 40 | 1 |
SV-FTER11M-D25(HZ) | ● | ER11 | 16 | 25 | 25 | 75 | 40 | 1 |
SV-FTER11M-D25.4(HZ) | ● | ER11 | 16 | 25.4 | 25 | 75 | 40 | 1 |
●常备库存⚪按订单生产
如需带内冷，型号后加“-C”即可，如SV-FTER11M-D20-C（HZ） | ||||||||

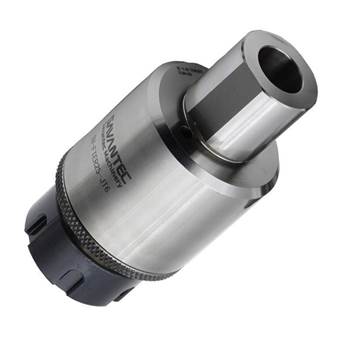

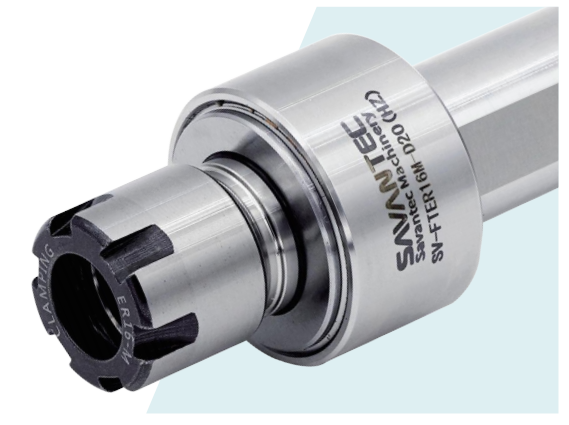

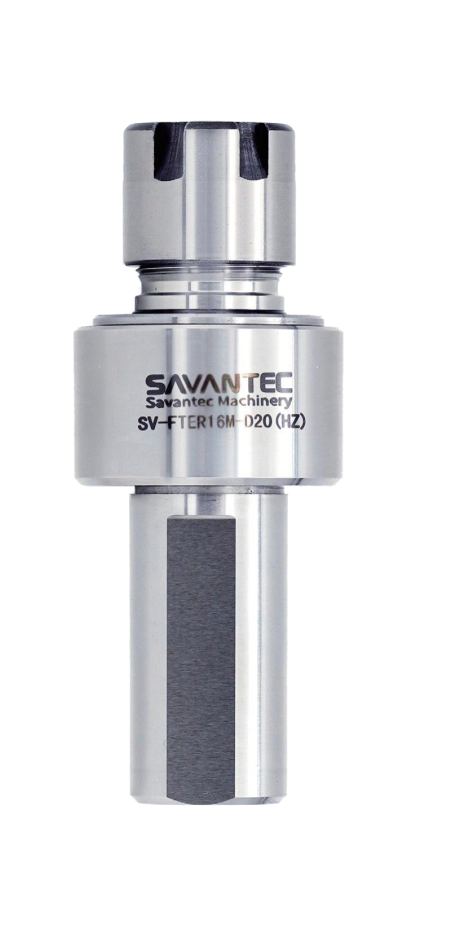

ER16复位型浮动铰刀柄
Resetting type floating reamer holder

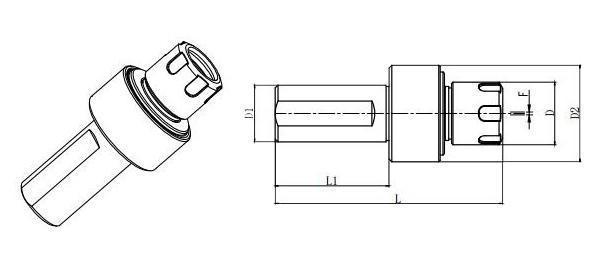

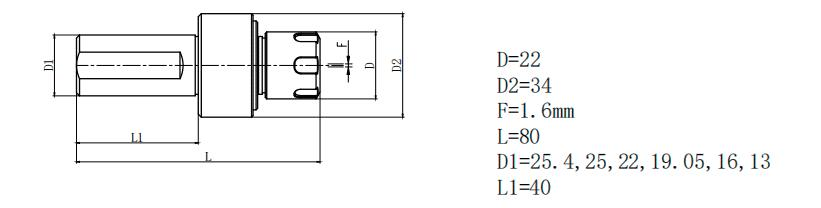

结构简图 Structure Drawing |
|
|
规格表 Specification Table | 单位[mm] | |||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 |
SV-FTER16-D16(HZ) | ● | ER16 | 22 | 16 | 34 | 83 | 40 | 1.6 |
SV-FTER16-D19.05(HZ) | ● | ER16 | 22 | 19.05 | 34 | 83 | 40 | 1.6 |
SV-FTER16-D20(HZ) | ● | ER16 | 22 | 20 | 34 | 83 | 40 | 1.6 |
SV-FTER16-D22(HZ) | ● | ER16 | 22 | 22 | 34 | 83 | 40 | 1.6 |
SV-FTER16-D25(HZ) | ● | ER16 | 22 | 25 | 34 | 83 | 40 | 1.6 |
SV-FTER16-D25.4(HZ) | ● | ER16 | 22 | 25.4 | 34 | 83 | 40 | 1.6 |
●常备库存⚪按订单生产
如需带内冷，型号后加“-C”即可，如SV-FTER16-D20 -C（HZ） | ||||||||
| |
| |

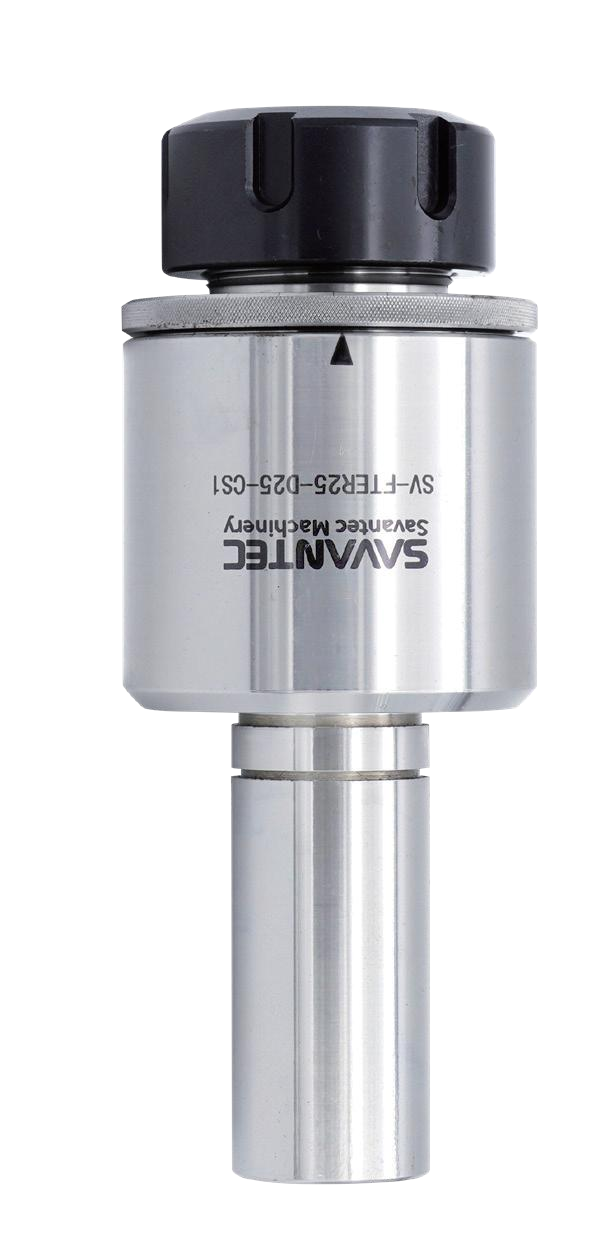

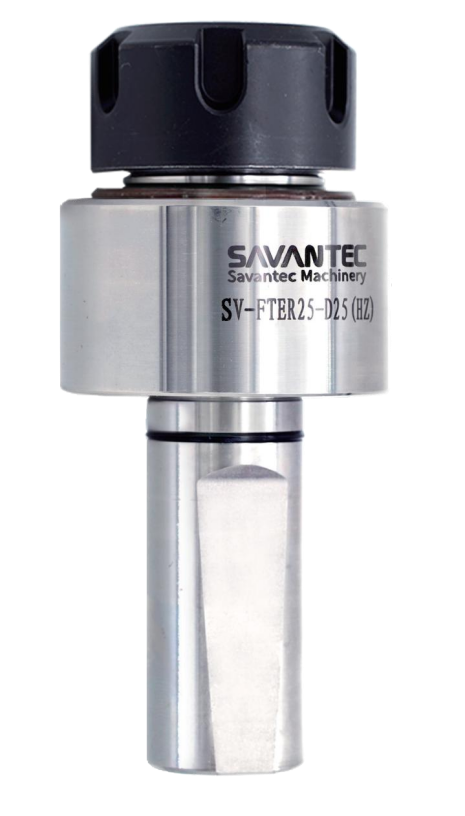

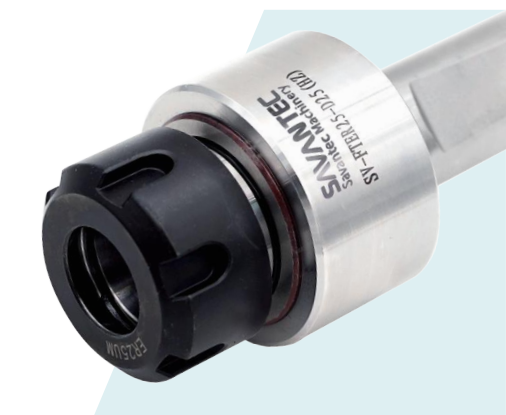

ER25复位型浮动铰刀柄
Resetting type floating reamer holder

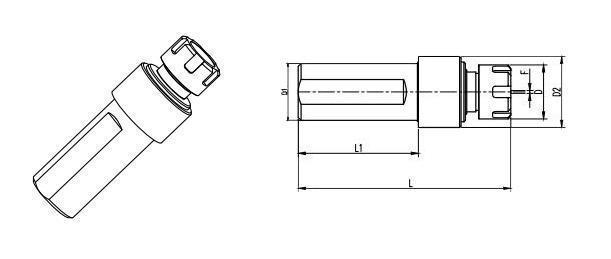

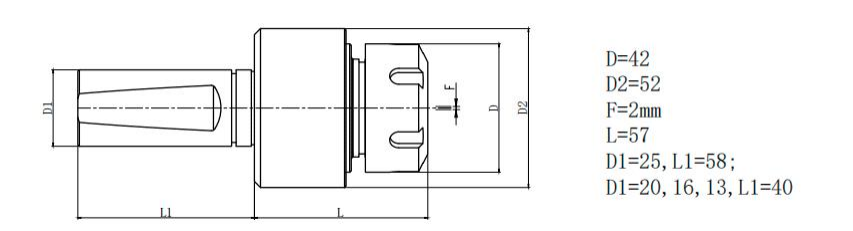

结构简图 Structure Drawing
|
|
|
规格表 Specification Table | 单位[mm] | ||||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 | |
SV-FTER25-D13(HZ) | ● | ER25 | 42 | 13 | 52 | 57 | 40 | 2 | |
SV-FTER25-D16(HZ) | ● | ER25 | 42 | 16 | 52 | 57 | 40 | 2 | |
SV-FTER25-D19.05(HZ) | ● | ER25 | 42 | 19.5 | 52 | 57 | 40 | 2 | |
SV-FTER25-D20(HZ) | ● | ER25 | 42 | 20 | 52 | 57 | 40 | 2 | |
SV-FTER25-D25(HZ) | ● | ER25 | 42 | 25 | 52 | 57 | 58 | 2 | |
●常备库存⚪按订单生产
如需带内冷，型号后加“-C”即可，如 SV-FTER25-D20 -C（HZ） | |||||||||
| |||||||||

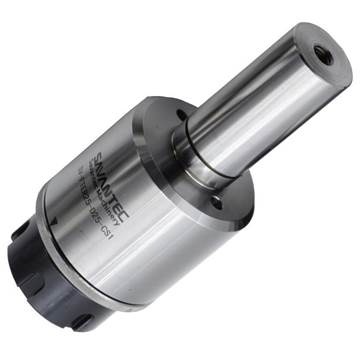

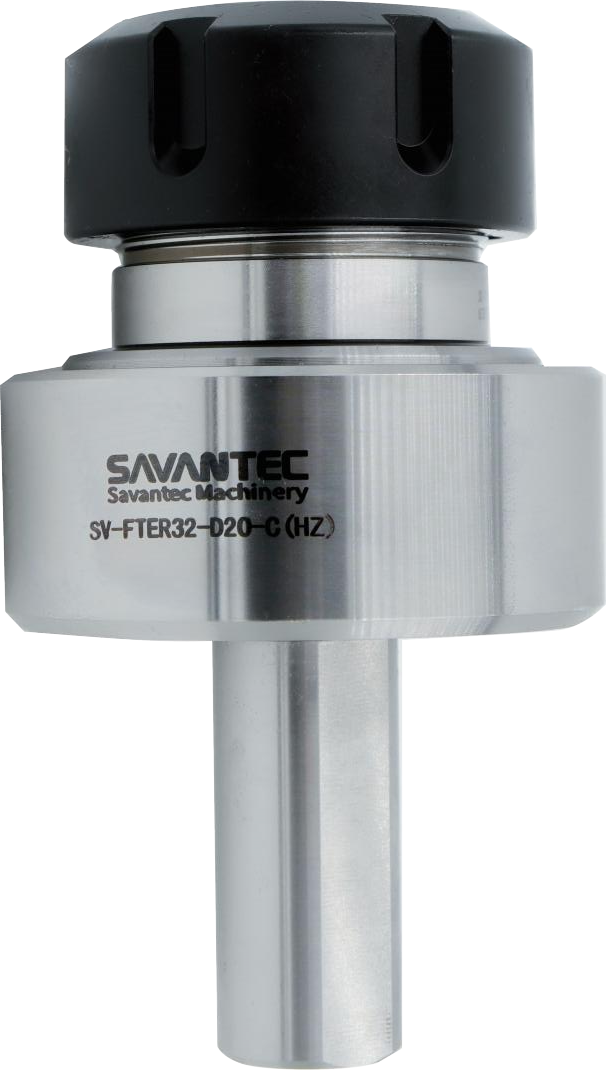

ER32 复位内冷浮动铰刀柄
Floating hinge holder (In-cooling and
adjustable)

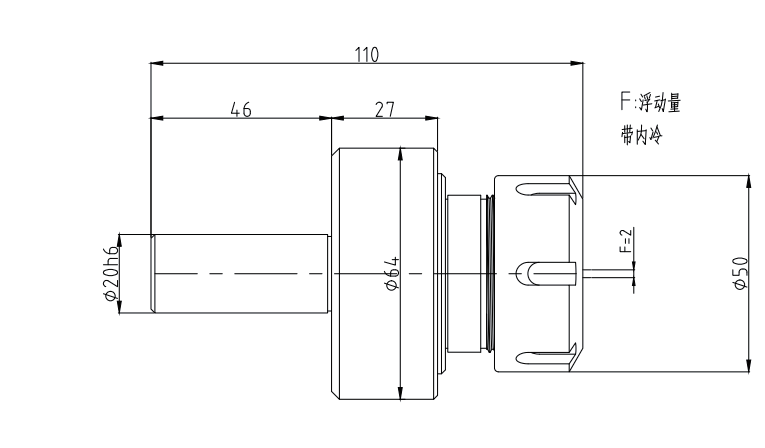

结构简图 Structure Drawing |
|
|
规格表 Specification Table | 单位[mm] | ||||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | L2 | F浮动量 |
SV-FTER32-D20-C(HZ) | ● | ER32 | 50 | 64 | 20 | 110 | 46 | 27 | 2 |
SV-FTER32-D25-C(HZ) | ● | ER32 | 50 | 64 | 25 | 120 | 56 | 27 | 2 |
SV-FTER32-D32-C(HZ) | ● | ER32 | 50 | 20 | 32 | 124 | 60 | 27 | 2 |
●常备库存⚪按订单生产 |
| ||||||||

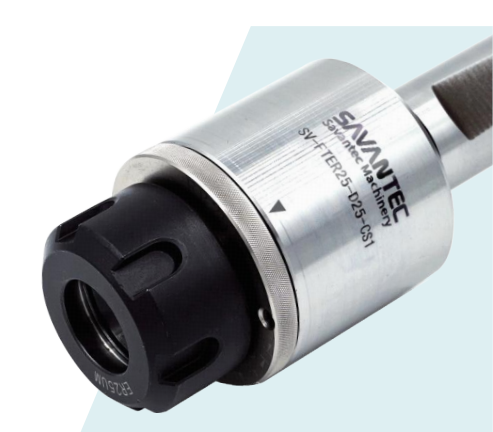

ER25 浮动铰刀柄（内冷可调型）
Floating hinge holder (In-cooling and
adjustable)

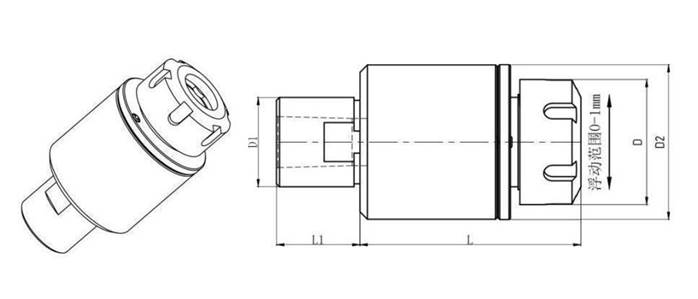

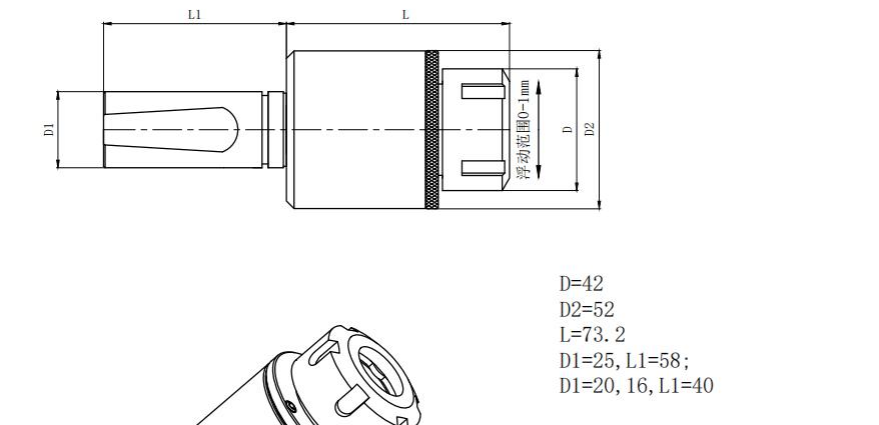

结构简图 Structure Drawing
|
|
|
规格表 Specification Table 单位[mm] | ||||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 |
SV-FTER25-D13-C | ● | ER25 | 42 | 13 | 52 | 73.2 | 40 | 0-1 |
SV-FTER25-D16-C | ● | ER25 | 42 | 16 | 52 | 73.2 | 40 | 0-1 |
SV-FTER25-D20-C | ● | ER25 | 42 | 20 | 52 | 73.2 | 40 | 0-1 |
SV-FTER25-D25-C | ● | ER25 | 42 | 25 | 52 | 73.2 | 40 | 0-1 |
●常备库存⚪按订单生产 | ||||||||
|

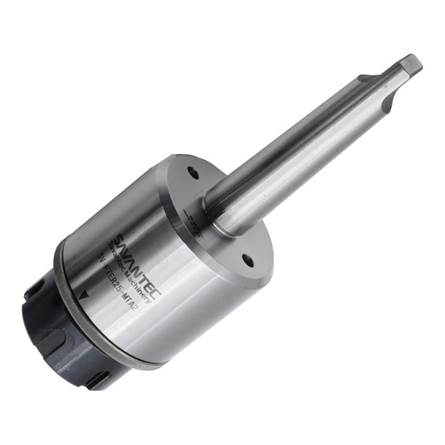

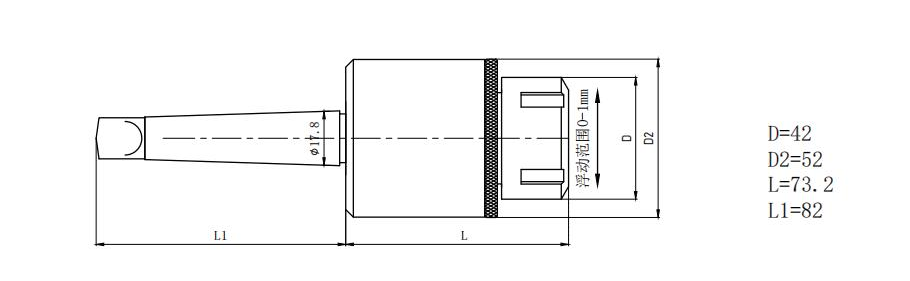

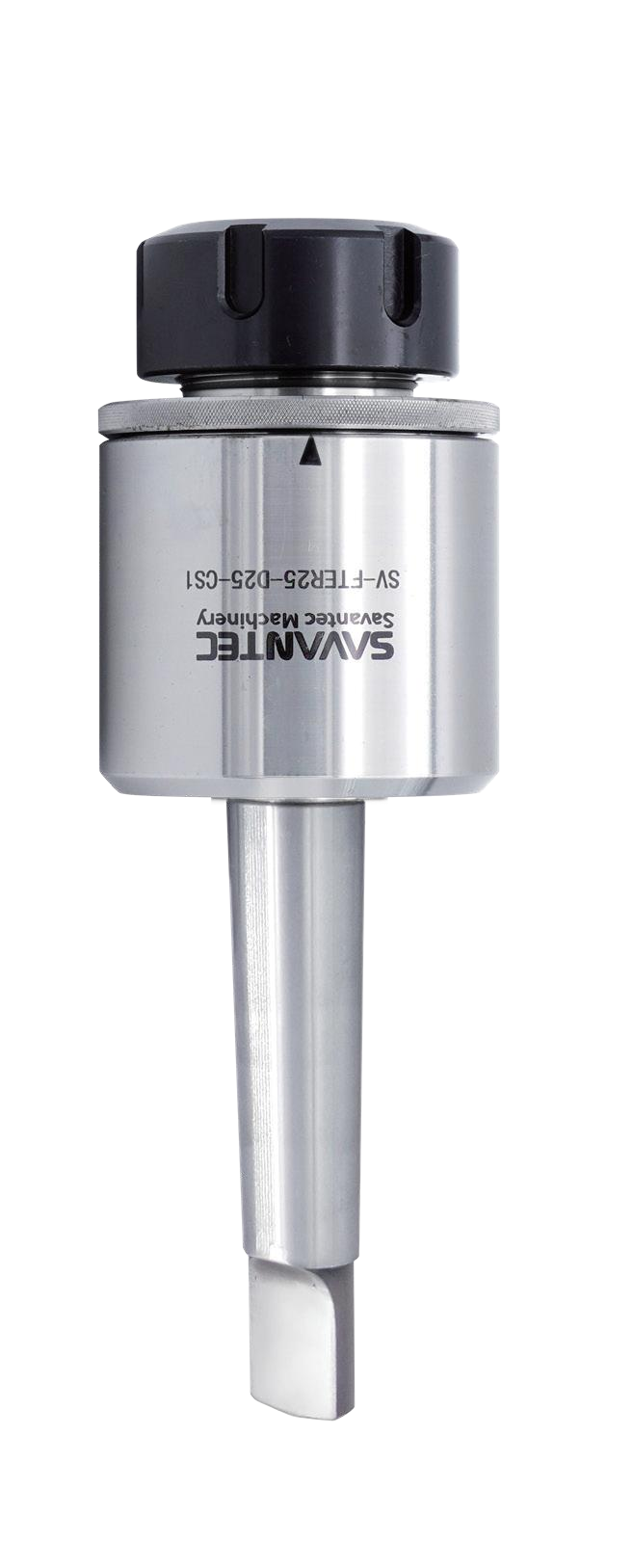

ER25-MTA2 可调浮动铰刀柄
Adjustable floating reamer holder

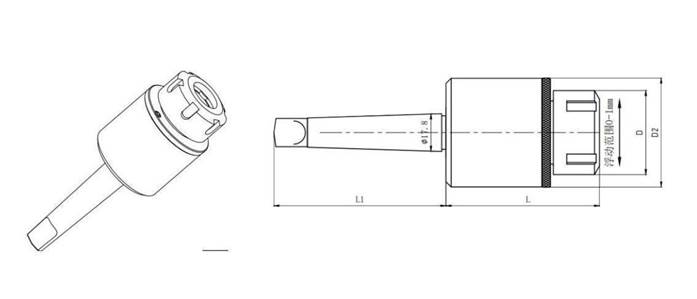

结构简图 Structure Drawing |
| |||||||||
| ||||||||||
规格表 Specification Table 单位[mm] | ||||||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 | ||
SV-FTER25-JT6 | ● | ER25 | 42 | 30(JT6) | 52 | 73.2 | 28 | 0-1 | ||
●常备库存⚪按订单生产 | ||||||||||

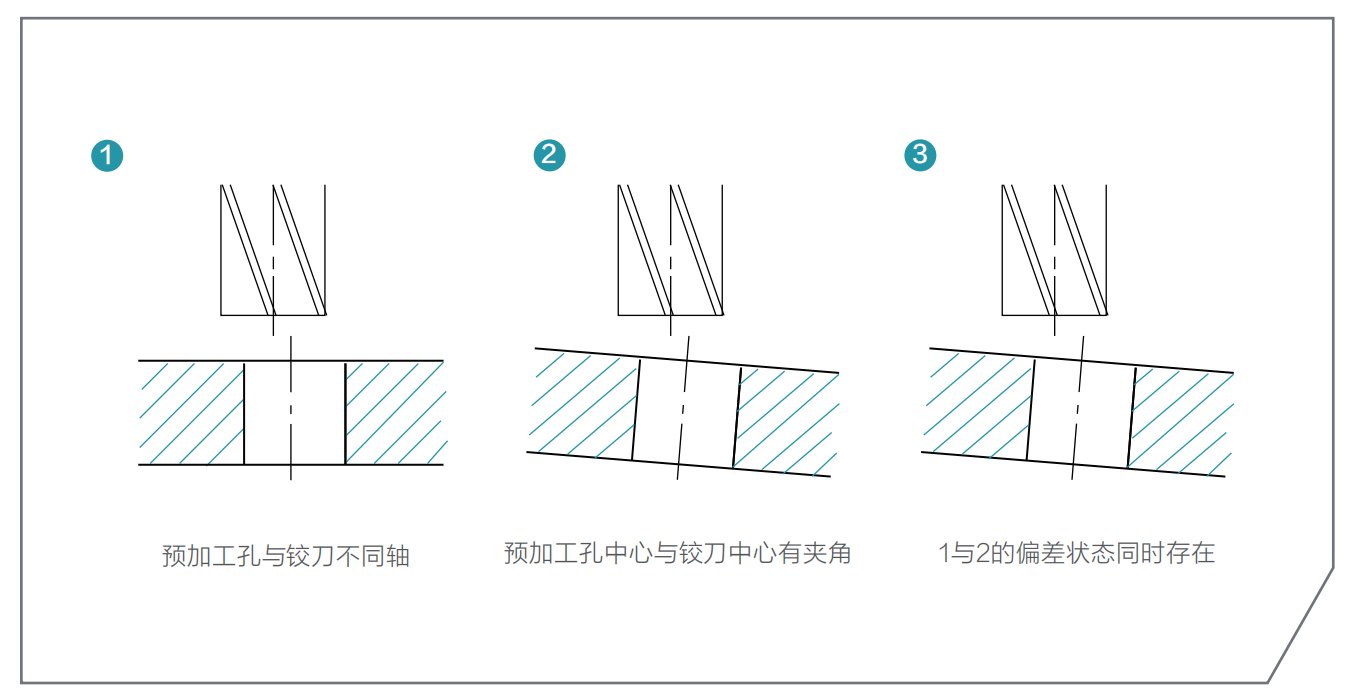

铰孔加工时可能存在偏差的状态
DEVIATION STATUS
消除以上偏差的操作方法
METHOD OF OPERATION

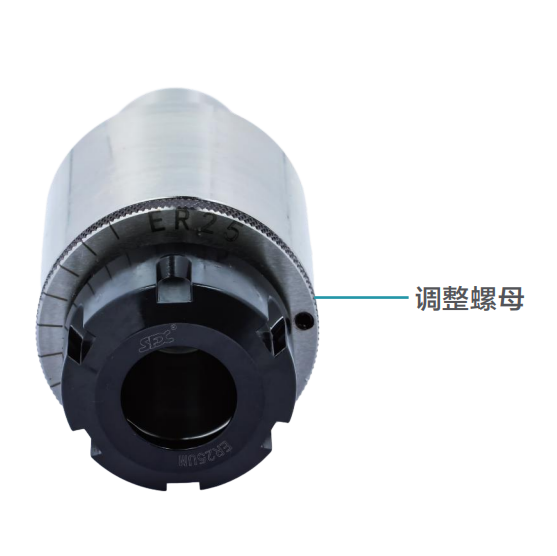

①拧紧调整螺母。然后慢慢往回旋转。直到完全消除刀具轴心和预加工孔中心的不同轴误差大。 ②调整螺母 定心套筒完全旋紧时，径向锁紧，无浮动间隙。定心套筒盘面刻度每转过一格，径向浮动距离增加 0.05mm，最大径向间隙为 1mm。 ③刀柄内部的结构设计可实现铰刀轴心线在轴向最大 1°范围内自由浮动，自动补偿预加工孔中心与机床主轴之前存在的角度偏差。 |
|
浮动铰刀柄：我们通常又叫浮动铰刀刀柄或者铰刀浮动刀柄，用来弥补机床的重新定位误差，提高铰刀加工效果，增加铰刀寿命。
