向上浮动去毛刺刀柄
FLOAT UP DEBURRING
HOLDER

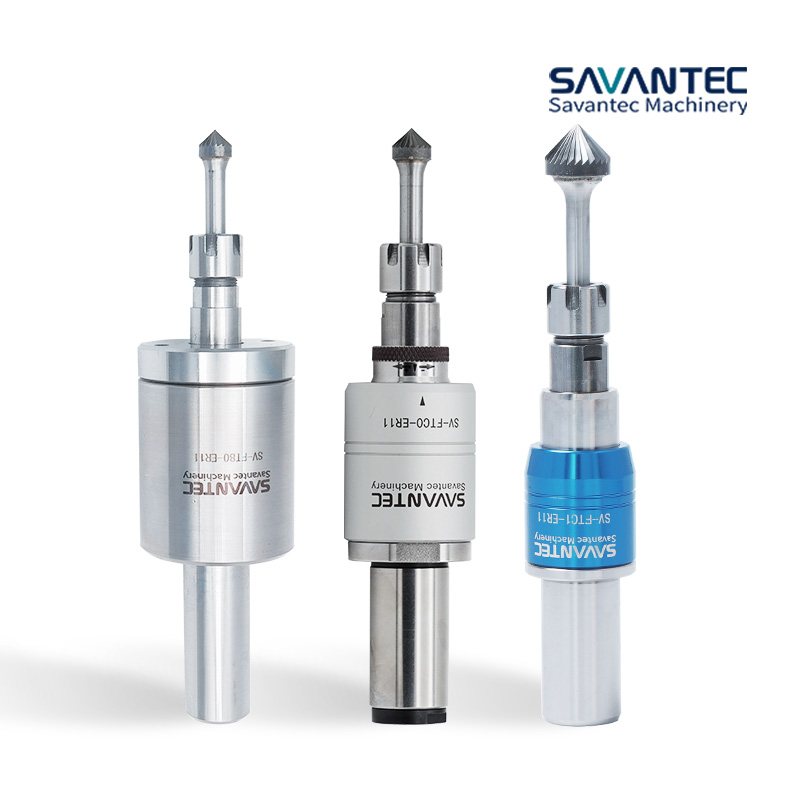

向上浮动去毛刺刀柄
轴向向上浮动去毛刺刀柄 结构紧凑,装配方便,切削精度高,使用稳定性更佳,维护方便。能够对不规则表面或轮廓进行自适应的切削去毛刺,提高效率,减少企业成本,同时该刀柄可以在加工中心、自动车床、机器人等设备上使用。
通过刀具内部的浮动机构,使刀具切削刃对工件被加工边缘不断的加压贴着工件,可以达到刀具按照工件形状仿形去毛刺的目的。
轴向向上浮动去毛刺刀柄在 Z 轴方向有 10mm 的浮动范围,用来去除高度变化的轮廓毛刺,或者是孔口曲面毛刺。
|

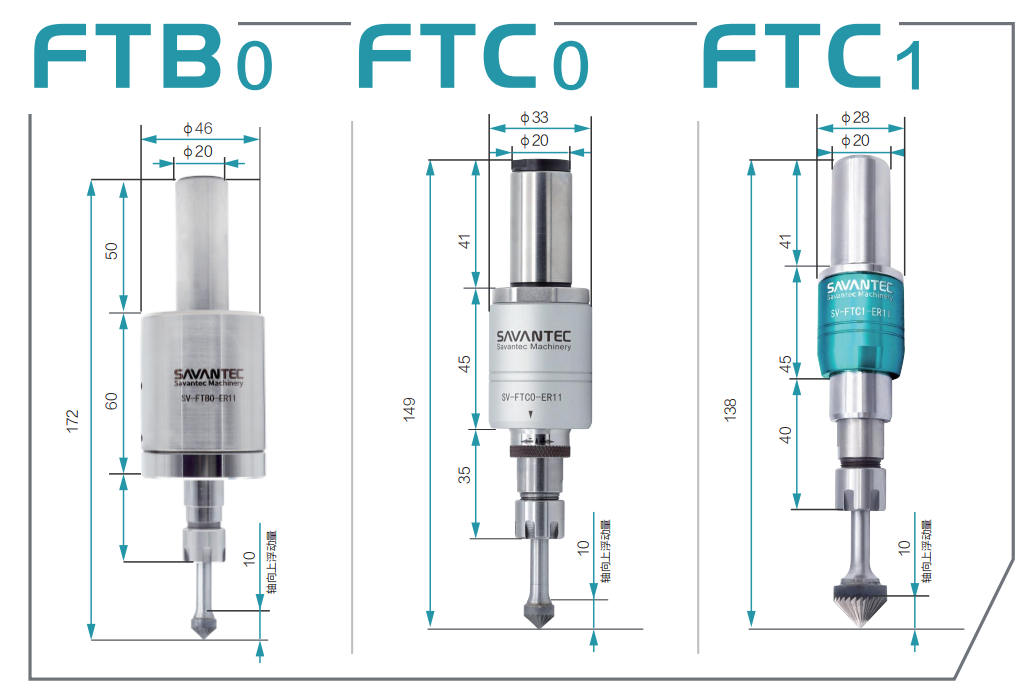

规格表SpecificationTable | |||||

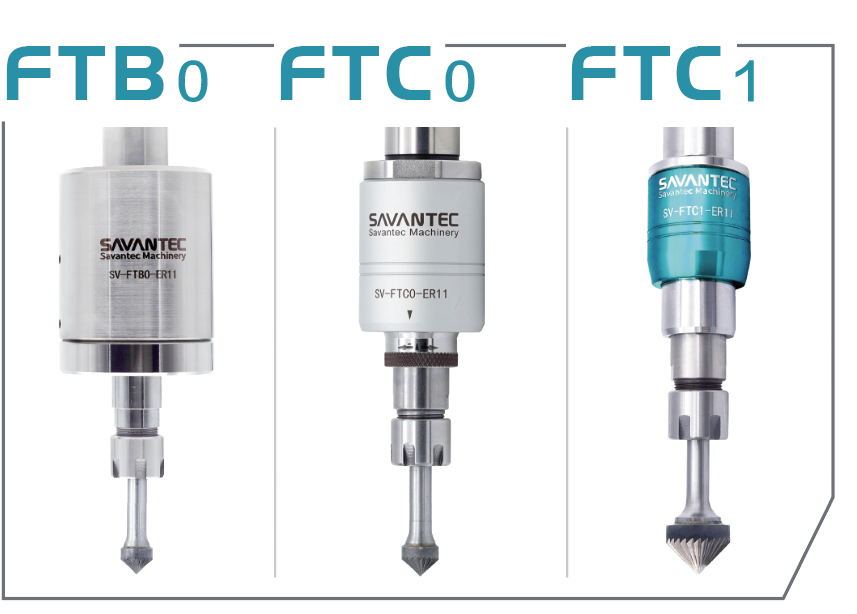

型号 | 转速 | 进给 | 浮动力调节方式 | 重量 | 切削方向 |
SV-FTB0-ER11 | 6000~10000r/min | 3000~6000mm/min | 内部 | 0.9kg | 刀柄(即机床主轴)顺时针旋 转,加工过程围绕工件顺铣 6.22 6.22
|
SV-FTC0-ER11 | 3000~5000r/min | 1800~3000mm/min | 外部 | 0.33kg | |
SV-FTC1-ER11 | 3000~5000r/min | 1800~3000mm/min | 内部 | 0.2kg | |
通过 ER11 的夹头,可以夹持切削头柄部直径从Φ0.5mm~Φ7mm。 该刀柄主要承受轴向压力,如果施加过大的径向载荷,会极大的损坏刀具,增加刀具运行故障,大幅度降低刀具使用寿命。 |
对刀方式 | 调节方式 |

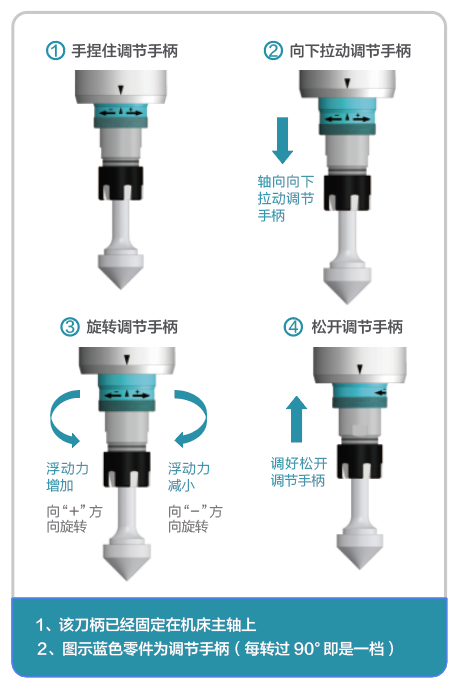

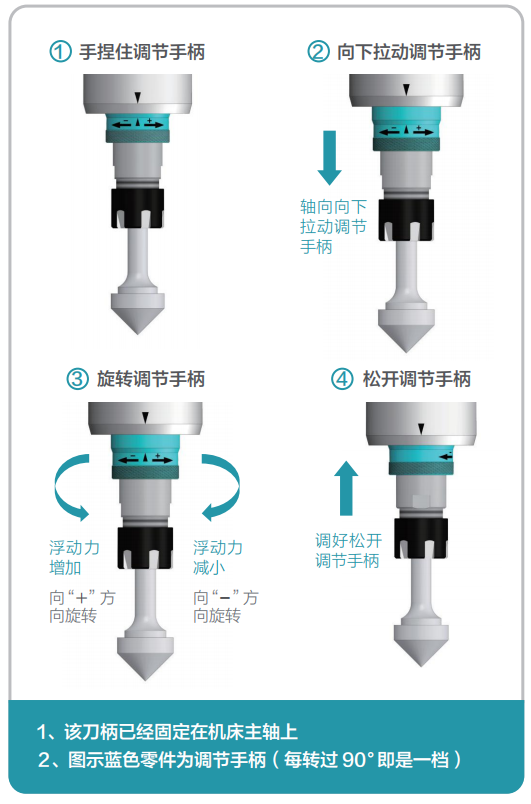

使用时调整刀具位置,使去毛刺刀具切削刃(偏移量以刀具直径的 1/4 为初始设定)接近工件去毛刺轮廓,然后 Z 轴再向下 1~2mm(预压入量),之后刀具就可以在 Z 轴方向上自动补偿,从而达到去除工件不规则轮廓的毛刺。 | SV-FTC0 轴向浮动去毛刺刀柄调整浮动力大小为外部调节,可以根据调节手柄上的双向箭头指示调节。 |

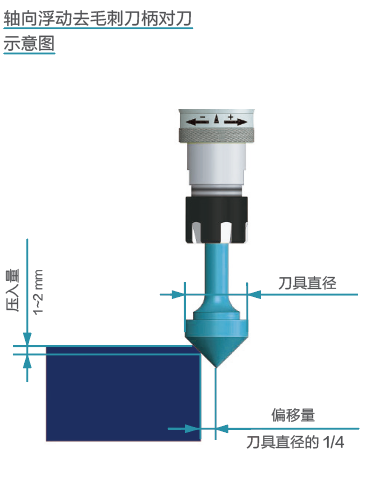

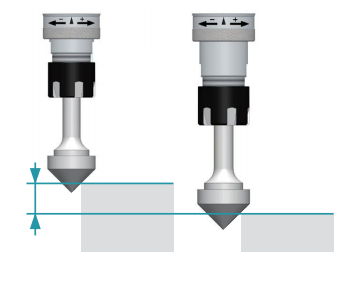

轴向浮动去毛刺刀柄对刀 示意图
|

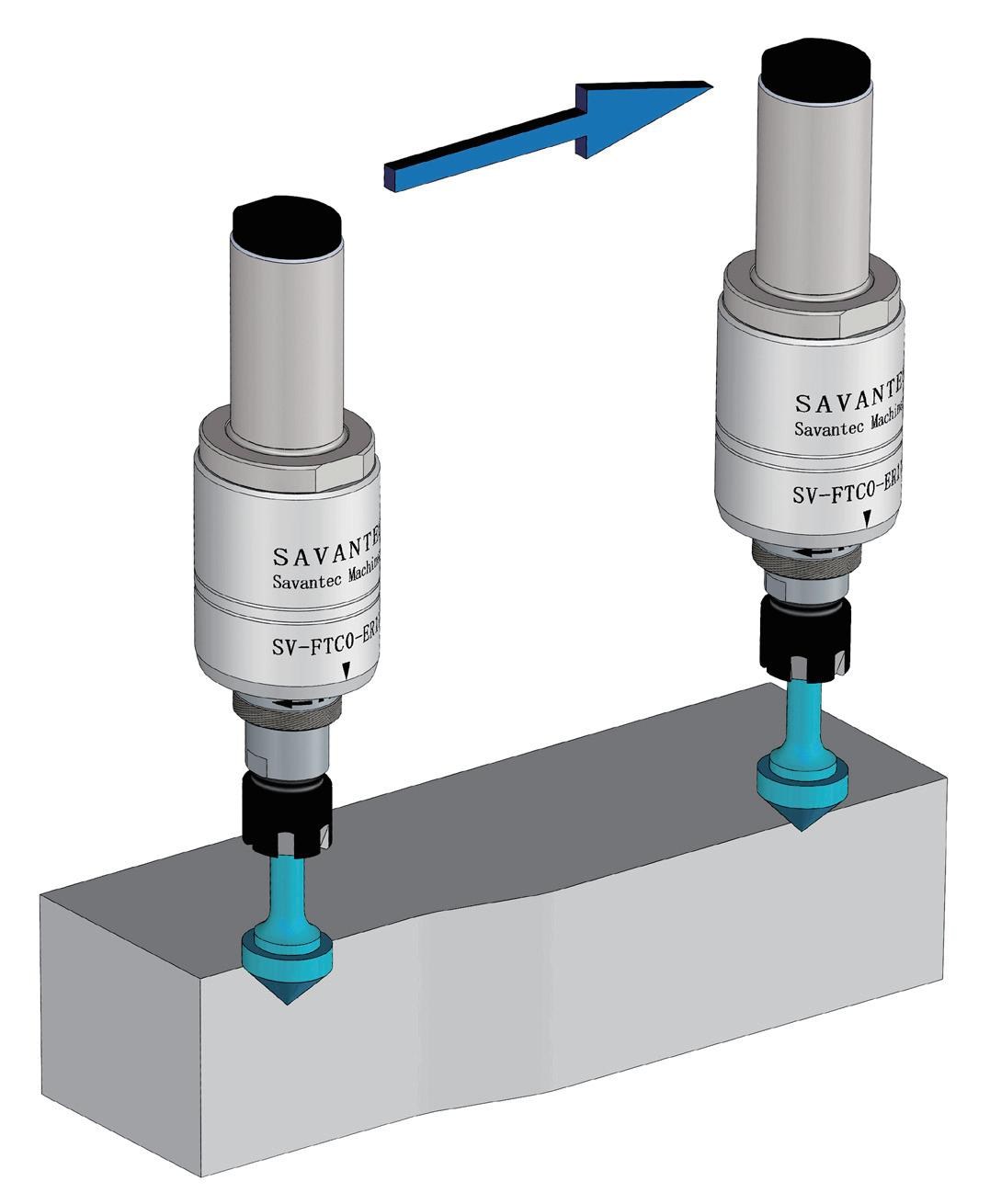

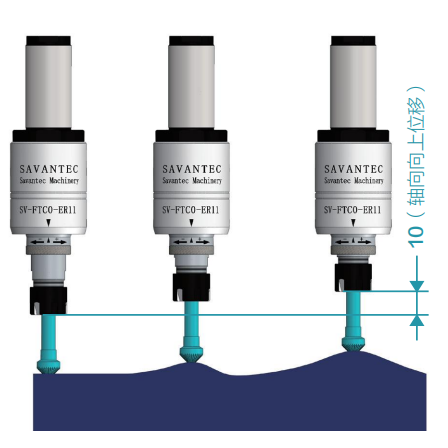

工件仿形追踪
WORKPIECE PROFILING TRACKING
与刚性倒角刀的比较 | |
因工件存在铸造误差或者安装误差,使用刚性倒角刀具,容易出现倒角大小不一致或者有的部位倒角偏大而有的部位无倒角。
使用浮动去毛刺倒角刀柄后,通过刀具内部的浮动机构,使刀具切削刃对工件被加工边缘不断的加压贴着工件,可以达到刀具按照工件形状仿形去毛刺的目的。 | 仿形追踪示意图
|
可加工工件情况 | |||

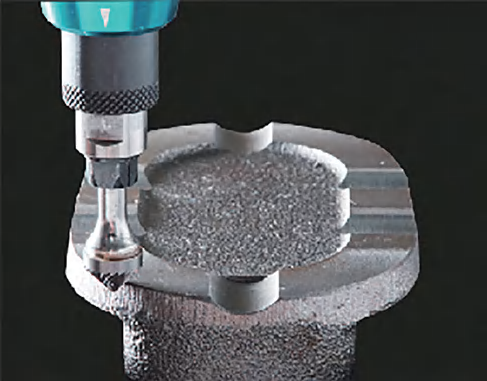

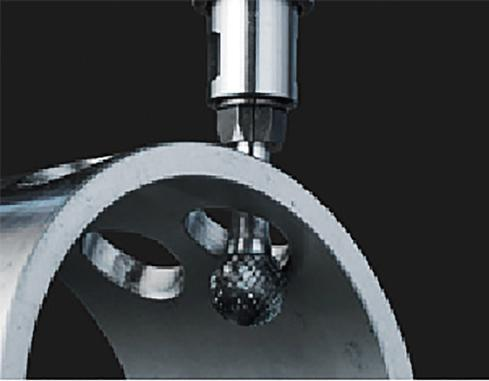

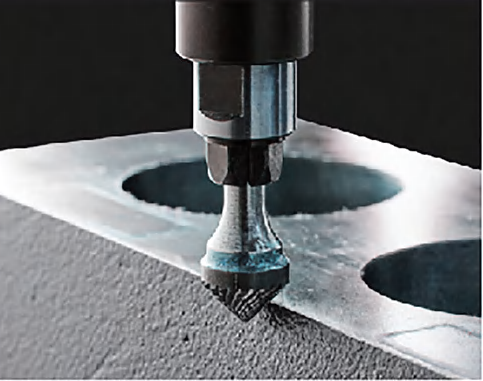

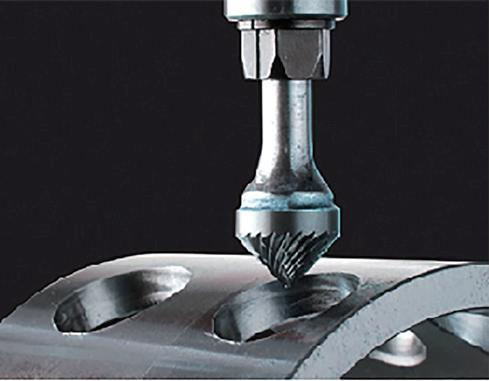

圆柱体交叉孔(外) | 圆柱体交叉孔(内) 太小可能不行 | 高低差形状 | 铸件轮廓 |
|

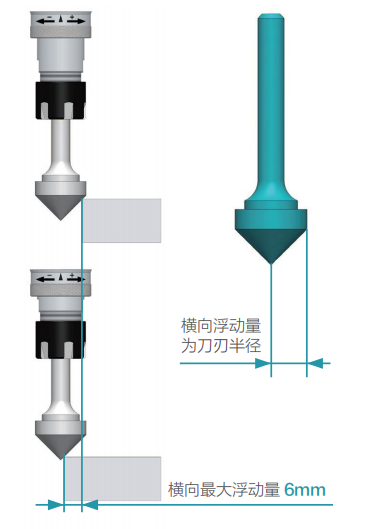

轴向追踪 追踪范围 - 最大 10mm | 横向追踪 追踪范围 -刀刃半径 |
![]() | |

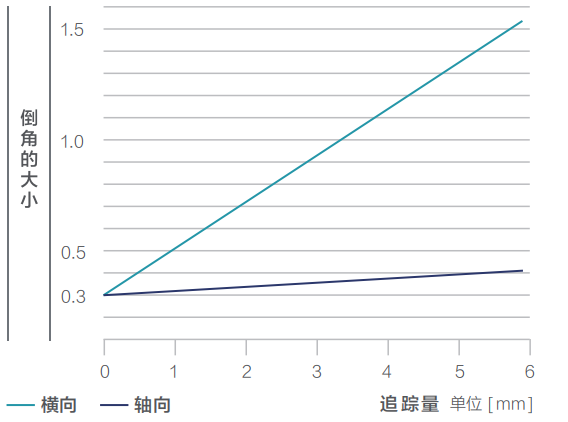

追踪面与接触面之间的关系 | 轴向浮动-横向浮动示意图 |
![]() |
