ER25-JT6可调浮动铰刀柄

弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差,使铰刀中心在整个加工过程与被加工孔中心保持一致。

  • 品牌: SAVANTEC


浮动铰刀柄



浮动铰刀柄”内部的结构可实现连续的轴向偏转和径向平移,使被夹持铰刀中心始终能围绕机床主轴中心,在其垂直平面内360°径向浮动。弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差,使铰刀中心在整个加工过程与被加工孔中心保持一致。

适用机床:车床、铣床、加工中心、钻床、专机





可解决以下问题:

1.  孔的尺寸偏大,尺寸精度达不到。

2.  孔的中间大,两头小圆柱度达不到要求。

3.  大批量生产时难以保证孔径尺寸的一致性。

4.  铰刀不耐用。


自动回中心浮动铰刀柄

自动回中心的特点:在车床(含立式和卧式车床)和加工中心上均可自动回中心。浮动方向与旋转轴轴心保持平行,自动补偿夹头和待加工孔间的轴偏差。

自动回中心可以根据刀具重量,通过调节机构调节回中的浮动阻力,这样可以防止产生振动,从而延长刀具寿命。

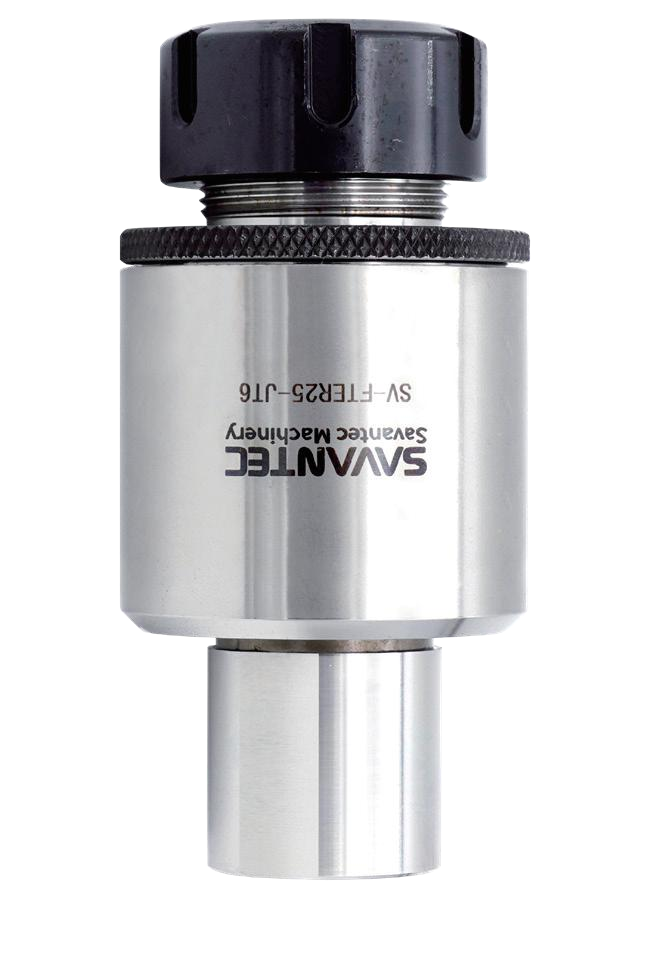

ER25-JT6可调浮动铰刀柄

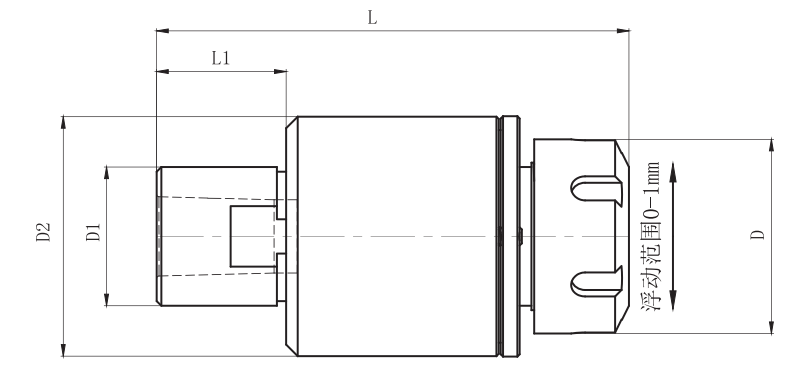

单位:mm

型号

库存状态

ER夹套

φD

φD1

φD2

L

L1

F浮动量

SV-FTER25-JT6-C

ER25

42

30(JT6)

52

73.2

28

0-1

●常备库存  ○按订单生产













浮动铰刀柄:我们通常又叫浮动铰刀刀柄或者铰刀浮动刀柄,用来弥补机床的重新定位误差,提高铰刀加工效果,增加铰刀寿命。
