HEULE-COFA去毛刺倒角刀

HEULE旗下COFA系列- 通用型去毛刺刀具在单次工序中去除平面或非平面孔口的正反向毛刺

  • 品牌: HEULE

COFA- 通用型去毛刺刀具

在单次工序中去除平面或非平面孔口的正反向毛刺

 刀具选择器

COFA 刀具能在单次工序中完成平面或曲面上的孔口正反面去毛刺。在去毛刺的过程中不需要翻转工件,不需要主轴停转。其主要应用于大批量生产零件的自动化或人工的去毛刺工序中。

优点

§   能在平面或曲面的孔口上获得均匀的去毛刺效果。

§  刀片为可换式硬质合金涂层刀片。

§  结构简单,使用安全可靠。

§  在加工的过程中,不会伤害孔内壁。

§  最小刀具直径能做到2.0mm 。

功能

COFA 刀片安装在带弹簧片的刀体内。COFA C2至5M , 刀片绕着开口弹簧销摆动,而COFA C6 至C12(如下所示)的刀片是安装在一刀座上,刀座绕着开口弹簧销摆动。这种刀片的运动模式,使得刀片在加工曲面孔时,刀片能始终紧贴着曲面,得到均匀的去毛刺效果。随着刀具的往前进给,刀片慢慢缩入刀体内部。结果会在孔口的边缘形成一个类圆弧状的被加工面。

http://www.heuletool.cn/website/uploads/images/01/660x/cofa_funktionsprinzip.jpg?v=1

1 - 刀体

2 - 弹簧片

3 - 刀片座

4 - 刀片 C6 - C12

5 - 正向切削刃

6 - 反向切削刃


http://www.heuletool.cn/website/uploads/images/08/660x/detail-tb-1.png?v=1

加工工艺很简单。首先,刀具快速移动到去毛刺孔的上缘。参考刀片的正向切削刃至孔口的距离。



http://www.heuletool.cn/website/uploads/images/09/660x/detail-tb-2.png?v=1

以攻进的方式前进,完成孔口正面的去毛刺。



http://www.heuletool.cn/website/uploads/images/10/660x/detail-tb-3.png?v=1

一旦孔口上缘毛刺去除完成后,主轴不需停转除非有贯穿孔,刀具快速穿过工件。

http://www.heuletool.cn/website/uploads/images/01/660x/detail-tb-4.png?v=1

尽管主轴在旋转,由于刀片的头部是一非常光滑的球头,其轻轻的在孔的内壁滑动而不会给孔壁带来任何损坏。

http://www.heuletool.cn/website/uploads/images/02/660x/detail-tb-5.png?v=1

一旦刀片在孔的背面弹出,主轴快进停止。

http://www.heuletool.cn/website/uploads/images/03/660x/detail-tb-6.png?v=1

完成孔背面去毛刺。一旦完成,主轴快速退出工件。



描述

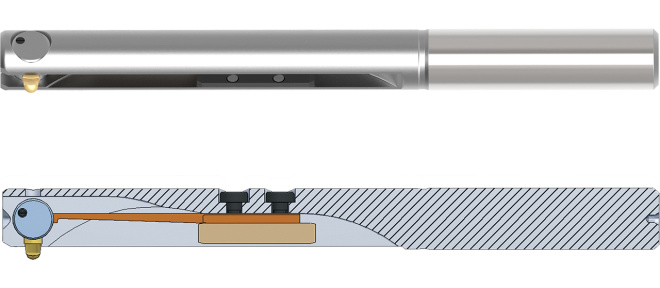

http://www.heuletool.cn/website/uploads/images/10/660x/cofa-c12_foto-und-schnitt-1.jpg?v=1

COFA刀具家族可以分为3类。从微型的C2和C3开始,紧随其后的是中等直径的COFA 4M 和5M ,最后是新一代COFA C6、C8、C12 .
刀具尺寸的不同导致其结构各异。C2/C3 和4M/5M 的刀片通过开口销连接在刀体上,而新一代COFA C6、C8、C12的刀片是安装在一刀座上,刀座再通过弹簧销连接在刀体上。

产品规格

COFA标准产品规格从2mm至26mm。此外通过COFA标准刀座,可以实现任意孔径孔的去毛刺。COFA刀具的去毛刺尺寸从0.1mm至1.4mm(半径方向)不等,这主要根据孔的大小及刀片的尺寸大小。

孔径

最大去毛刺尺寸

刀具系列

Ø 2.0 – Ø 3.1 mm

0.10 mm

COFA C2

Ø 3.0 – Ø 4.1 mm

0.15 mm

COFA C3

Ø 4.0 – Ø 5.0 mm

0.25 mm

COFA 4M

Ø 5.0 – Ø 6.0 mm

0.35 mm

COFA 5M

Ø 6.0 – Ø 8.4 mm

0.40 mm

COFA C6

ab Ø 10 mm

0.40 mm

COFA C6 Cassette

Ø 8.0 – Ø 12.4 mm

0.90 mm

COFA C8

ab Ø 14 mm

0.90 mm

COFA C8 Cassette

Ø 12.0 – 26.0 mm

1.40 mm

COFA C12

ab Ø 20.0 mm

1.40 mm

COFA C12 Cassette

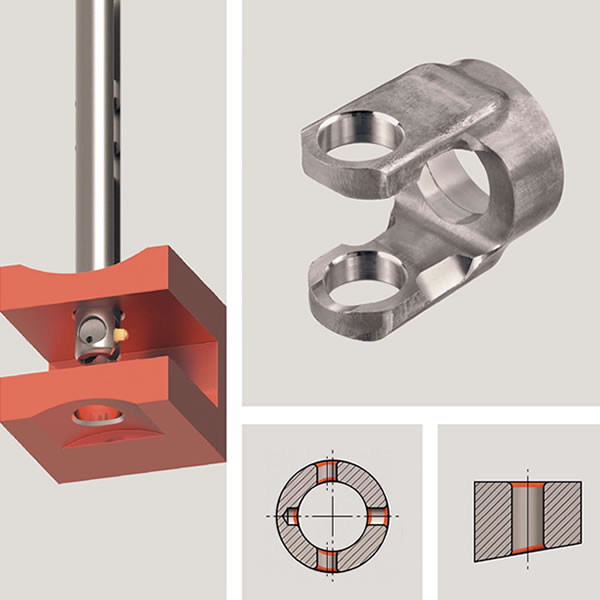

典型应用工件

http://www.heuletool.cn/website/uploads/images/05/220x220w/gallery-2.png?v=1http://www.heuletool.cn/website/uploads/images/06/220x220w/gallery-3.png?v=1http://www.heuletool.cn/website/uploads/images/07/220x220w/gallery-4.png?v=1http://www.heuletool.cn/website/uploads/images/04/220x220w/gallery-1.png?v=1



详细资料点击下载:

                             HEULE-COFA样本


HEULE好优利致力于研发生产在单次工序中完成孔口正反面去毛刺、倒角、钻孔、沉头孔和背面锪孔。
