“浮动铰刀柄”内部的结构可实现连续的轴向偏转和径向平移，使被夹持铰刀中心始终能围绕机床主轴中心，在其垂直平面内360°径向浮动。弥补了铰刀中心与被加工孔中心的偏差、消除铰刀的重新定位误差，使铰刀中心在整个加工过程与被加工孔中心保持一致。
适用机床：车床、铣床、加工中心、钻床、专机

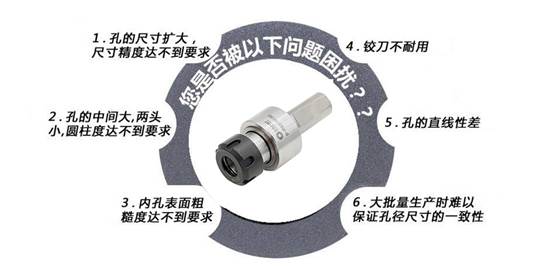

可解决以下问题：
1. 孔的尺寸偏大，尺寸精度达不到。
2. 孔的中间大，两头小圆柱度达不到要求。
3. 大批量生产时难以保证孔径尺寸的一致性。
4. 铰刀不耐用。
自动回中心的特点：在车床（含立式和卧式车床）和加工中心上均可自动回中心。浮动方向与旋转轴轴心保持平行，自动补偿夹头和待加工孔间的轴偏差。
自动回中心可以根据刀具重量，通过调节机构调节回中的浮动阻力，这样可以防止产生振动，从而延长刀具寿命。

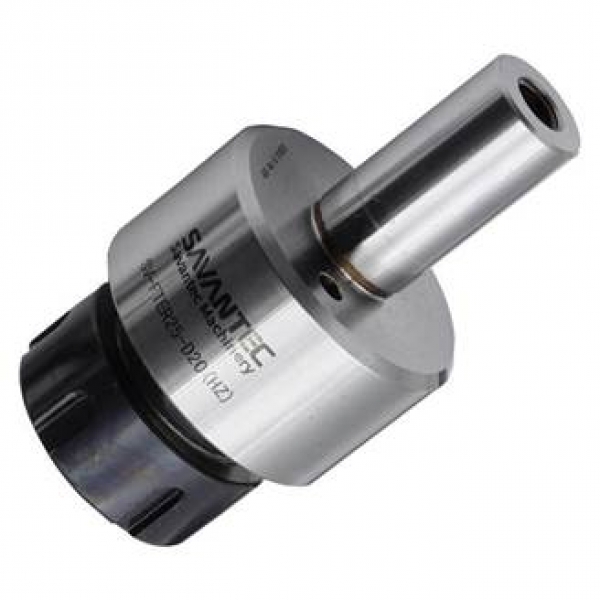

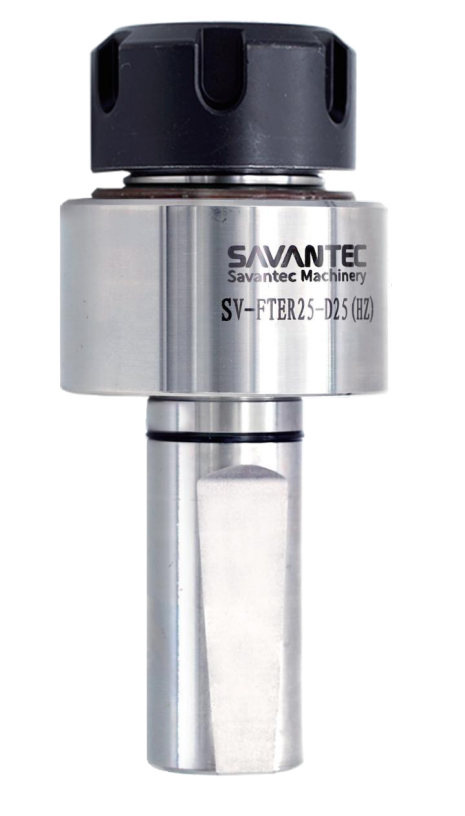

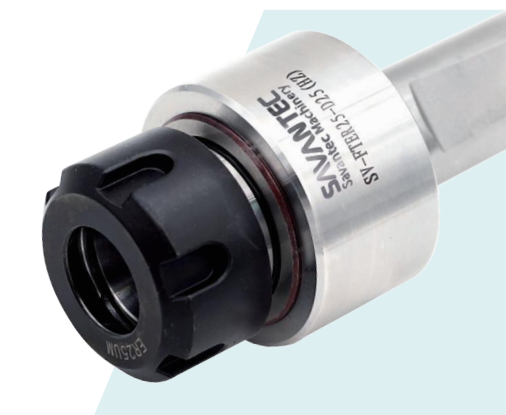

ER25复位型浮动铰刀柄
Resetting type floating reamer holder

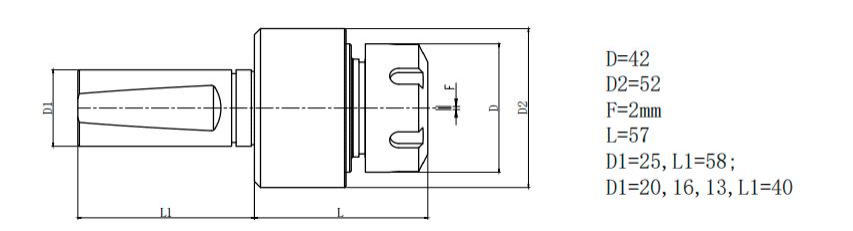

结构简图 Structure Drawing | |
|
|
规格表 Specification Table | 单位[mm] | ||||||||
型号 | 库存状态 | ER夹套 | D | D1 | D2 | L | L1 | F浮动量 | |
SV-FTER25-D13(HZ) | ● | ER25 | 42 | 13 | 52 | 57 | 40 | 2 | |
SV-FTER25-D16(HZ) | ● | ER25 | 42 | 16 | 52 | 57 | 40 | 2 | |
SV-FTER25-D19.05(HZ) | ● | ER25 | 42 | 19.5 | 52 | 57 | 40 | 2 | |
SV-FTER25-D20(HZ) | ● | ER25 | 42 | 20 | 52 | 57 | 40 | 2 | |
SV-FTER25-D25(HZ) | ● | ER25 | 42 | 25 | 52 | 57 | 58 | 2 | |
●常备库存⚪按订单生产
如需带内冷，型号后加“-C”即可，如 SV-FTER25-D20 -C（HZ） | |||||||||
| |||||||||
浮动铰刀柄：我们通常又叫浮动铰刀刀柄或者铰刀浮动刀柄，用来弥补机床的重新定位误差，提高铰刀加工效果，增加铰刀寿命。
