SAVANT旋转冲削工具
您身边的内六角加工工具
旋转冲削工具，是一种操作简单的异形孔加工刀具，适用一般车床、CNC自动车床、加工中心、钻床等设备，可加工盲孔、通孔、有规则或不规则的多边形，除了加工标准的六角、正方孔，也可定制星形、花键等其它特殊形状，只需更换刀头即可。
内六角、内四方、内花键可以车/钻出来。

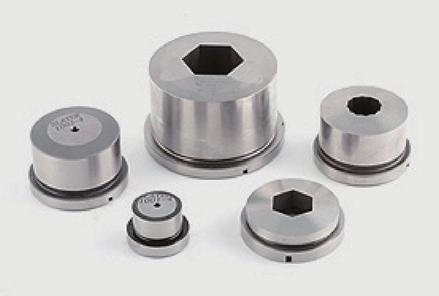

以下为加工实例工件图：
（六角）

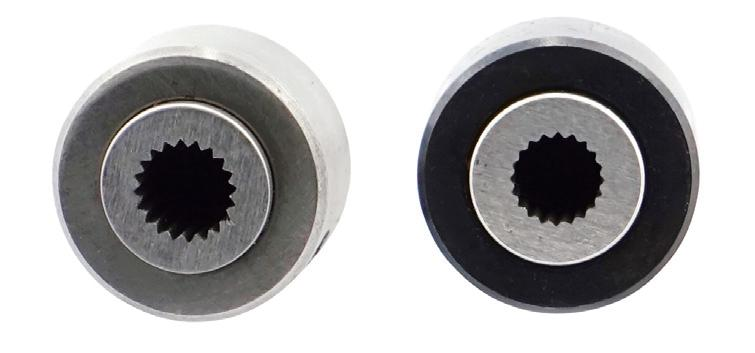

（内齿型）
ECCENTRIC REVRSE SCRAPER

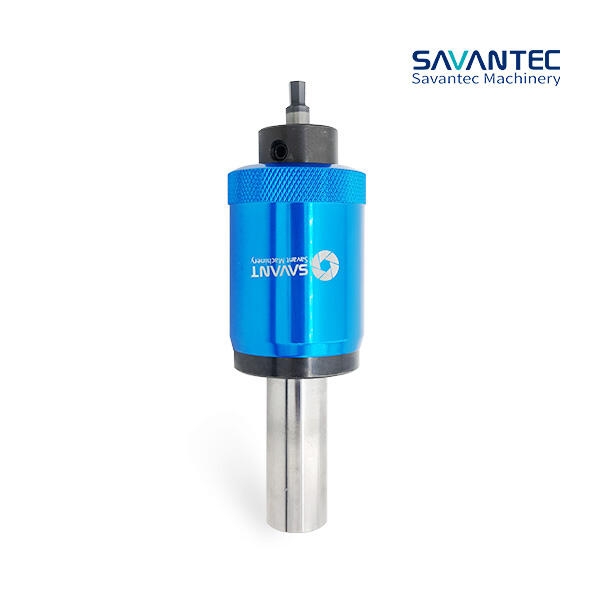

旋转冲削工具
旋转冲削工具，是一种操作简单的异形孔加工刀具，适用一般车床、CNC 自动车床、加工中心、钻床等设备，可加工盲孔、通孔、有规则或不规则的多边形，除了加工标准的六角、正方孔，也可定制星形、花键等其它特殊形状，只需更换刀头即可。 内六角、内四方、内花键都可以车 / 钻出来。
|
|
|
|
产品性能及特点 |
|

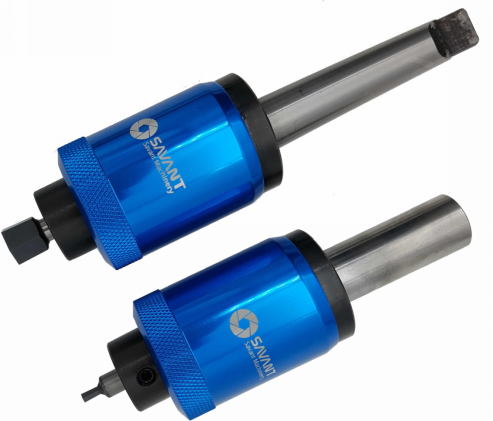

旋转冲主体型号示意 MODEL INDICATION

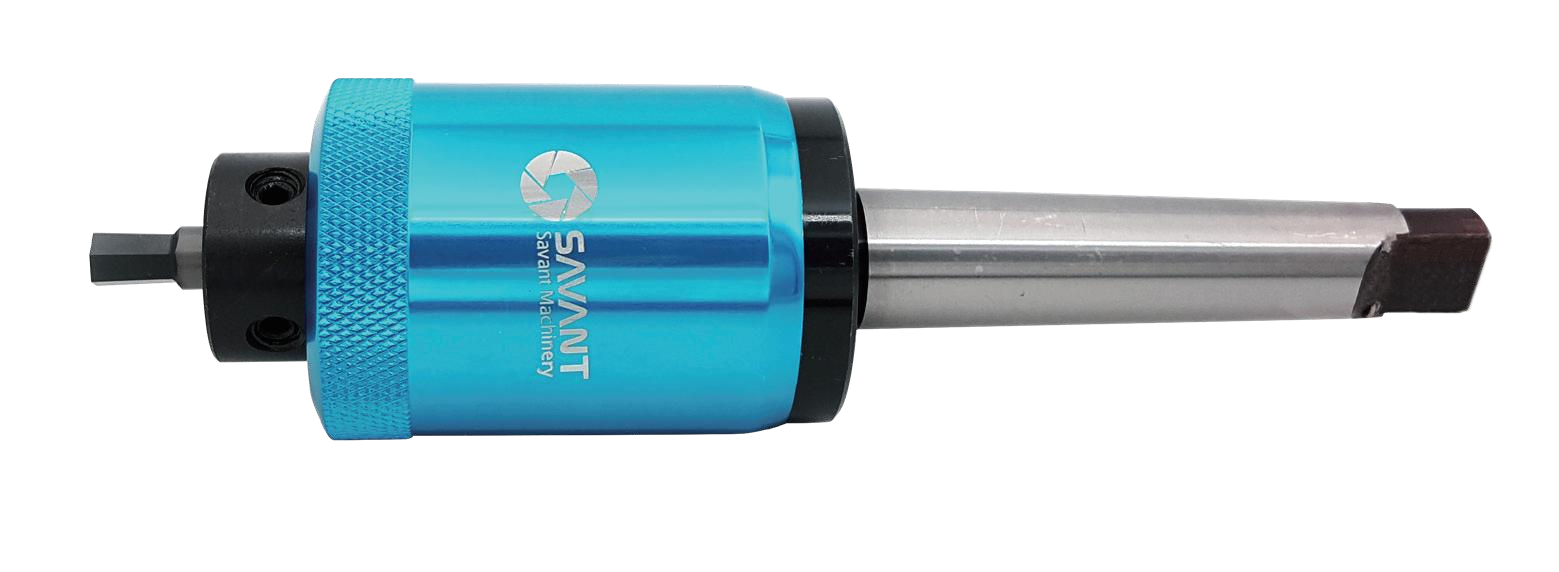

SV-ROP-08-MTA2 为莫式二号接柄主体
（所有莫式柄现货供应）
SV-ROP-08-ZB20 为直柄 20 接柄主体
（所有直柄现货供应）

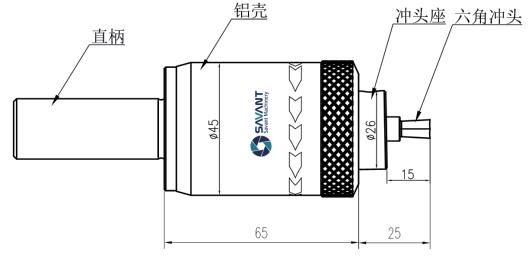

结构简图 Structure Drawing |
|
|

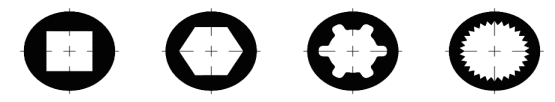

旋转冲削类型 ROTARY PUNCHING TYPE
冲内齿型 | ||
| ||
冲外齿型 | 定制型 | 升级型 |
|
|
|
使用方法 METHOD OF USE
注意事项 |
|
选择合适的工具，将工具装夹在设备的尾座或主轴上。 为保证加工精度，必须使工具同工件轴心中心吻合。 本工具工作时间可以是工具旋转，也可以是零件旋转，主轴右转。 为提高工具使用寿命，工作时请用冷却液或切削油冷却。 |
|
冲削前孔加工尺寸 |
|
钻孔直径 D ≥刀刃对边（或内切圆）尺寸。 孔口倒角 90 度，且倒角孔口直径大于刀刃对边。起导向作用。 钻孔深度 H2 ≥ 1.5× 冲削有效深度（H）。 |
|
推荐工作参数 | |
转速Speed | 300-2000转分，旋转冲削刀具的原理允许高速使用，但在高速使用时应该注意（如加工中心），工具同工件刚接触时使用较慢转速或静止状态下使冲头慢慢接触工件，直到冲头同工件进入工作状态时增加转速。 |
进给 Feed | 0.02-0.1mm/转，铝铜件进给量可适当加大2-3倍。 |
冲削深度Cutting depth | ≤1.5×刀刃对边宽 |

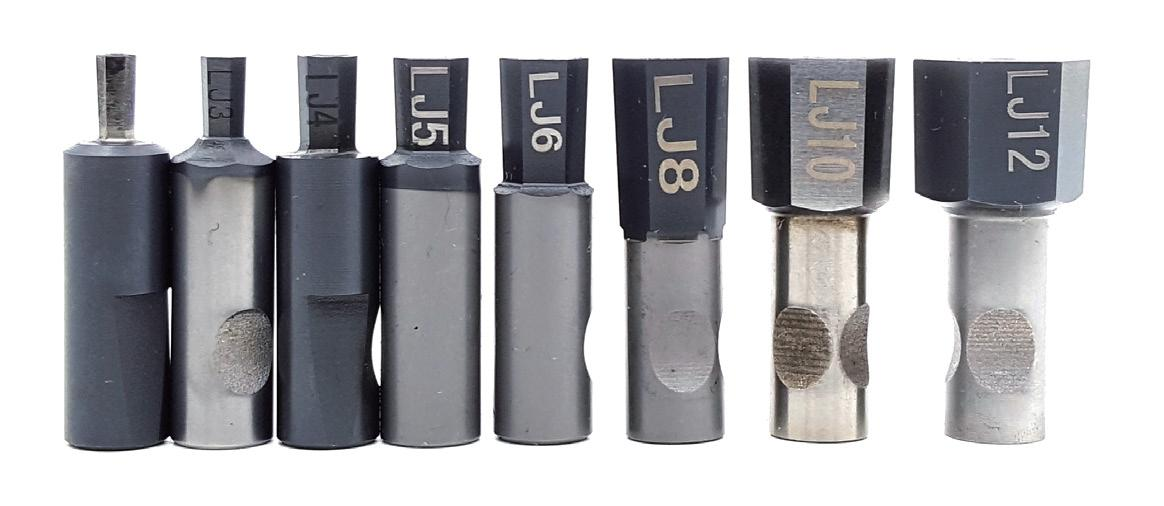

旋转冲削刀头（六角）
Hexagonal Cutting Bits
|
规格表 Specification Table | ||||||
名 称 | 型号规格 | S | L1 | L | D | 钻孔 Φd(mm) |
切削刀头 | SV-D8-6-2 | 2 | 4 | 30
| 8
| 2-2.1 |
切削刀头 | SV-D8-6-2.5 | 2.5 | 5 | 2.5-2.6 | ||
切削刀头 | SV-D8-6-3 | 3 | 6 | 3-3.1 | ||
切削刀头 | SV-D8-6-4 | 4 | 7 | 4-4.1 | ||
切削刀头 | SV-D8-6-5 | 5 | 9 | 5-5.1 | ||
切削刀头 | SV-D8-6-6 | 6 | 10.5 | 6-6.2 | ||
切削刀头 | SV-D8-6-8 | 8 | 12 | 8.2-8.6 | ||
切削刀头 | SV-D8-6-10 | 10 | 15 | 10.1-10.3 | ||
切削刀头 | SV-D8-6-12 | 12 | 15 | 12.1-12.3 | ||
转速：300-2000r/min 进给量：0.02-0.1mm/r （根据不同材料参数做相应调整） | ||||||
旋转冲削刀头（四方）
Square cutting head
|
规格表 Specification Table | ||||||
名 称 | 型号规格 | S | L1 | L | D | 钻孔 Φd(mm) |
切削刀头 | SV-D8-4-2 | 2 | 4 |
30
| 8
| 2-2.1 |
切削刀头 | SV-D8-4-2.5 | 2.5 | 5 | 2.5-2.6 | ||
切削刀头 | SV-D8-4-3 | 3 | 6 | 3-3.1 | ||
切削刀头 | SV-D8-4-4 | 4 | 7 | 4-4.1 | ||
切削刀头 | SV-D8-4-5 | 5 | 9 | 5-5.1 | ||
切削刀头 | SV-D8-4-6 | 6 | 10.5 | 6-6.2 | ||
切削刀头 | SV-D8-4-8 | 8 | 12 | 8.2-8.6 | ||
转速：300-2000r/min 进给量：0.02-0.1mm/r （根据不同材料参数做相应调整） | ||||||

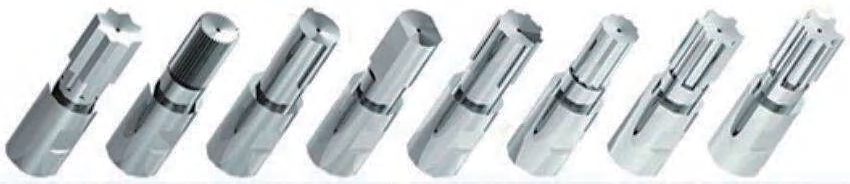

多边形 |
|
花键 |
其他内外多边形及内外花键可接受定制 |

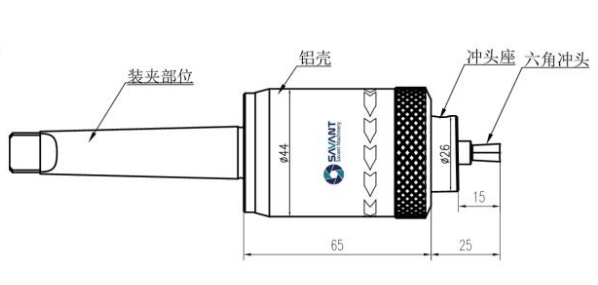

旋转冲刀具主体尺寸图：
旋转冲削刀头（六角） | ||||||
名称 | 型号规格 | 尺寸 | ||||
S | L1 | L | D | 钻孔Φd(mm) | ||
切削刀头 | SV-D8-6-2 | 2 | 4 | 30 | 8 | 2-2.1 |
切削刀头 | SV-D8-6-2.5 | 2.5 | 5 | 2.5-2.6 | ||
切削刀头 | SV-D8-6-3 | 3 | 6 | 3-3.1 | ||
切削刀头 | SV-D8-6-4 | 4 | 7 | 4-4.1 | ||
切削刀头 | SV-D8-6-5 | 5 | 9 | 5-5.1 | ||
切削刀头 | SV-D8-6-6 | 6 | 10.5 | 6-6.2 | ||
切削刀头 | SV-D8-6-8 | 8 | 12 | 8.2-8.6 | ||
切削刀头 | SV-D8-6-10 | 10 | 15 | 10.1-10.3 | ||
切削刀头 | SV-D8-6-12 | 12 | 15 | 12.1-12.3 | ||
转速：300-2000r/min 进给量：0.02-0.1mm/r （根据不同材料参数做相应调整） | ||||||
旋转冲削刀头（四方） | ||||||
名称 | 型号规格 | 尺寸 | ||||
S | L1 | L | D | 钻孔Φd(mm) | ||
切削刀头 | SV-D8-4-2 | 2 | 4 | 30 | 8 | 2-2.1 |
切削刀头 | SV-D8-4-2.5 | 2.5 | 5 | 2.5-2.6 | ||
切削刀头 | SV-D8-4-3 | 3 | 6 | 3-3.1 | ||
切削刀头 | SV-D8-4-4 | 4 | 7 | 4-4.1 | ||
切削刀头 | SV-D8-4-5 | 5 | 9 | 5-5.1 | ||
切削刀头 | SV-D8-4-6 | 6 | 10.5 | 6-6.2 | ||
切削刀头 | SV-D8-4-8 | 8 | 12 | 8.2-8.6 | ||
转速：300-2000r/min 进给量：0.02-0.1mm/r （根据不同材料参数做相应调整） | ||||||
※其他内外多边形及内外花键可接受定制※
使用方法
（一）注意事项
1.选择合适的工具，将工具装夹在设备的尾座或主轴上。
2.为保证加工精度，必须使工具同工件轴心吻合。
3.本工具工作时间可以是工具旋转，也可以是零件旋转，主轴右转。
4.为提高工具使用寿命，工作时请用冷却液或切削油冷却。

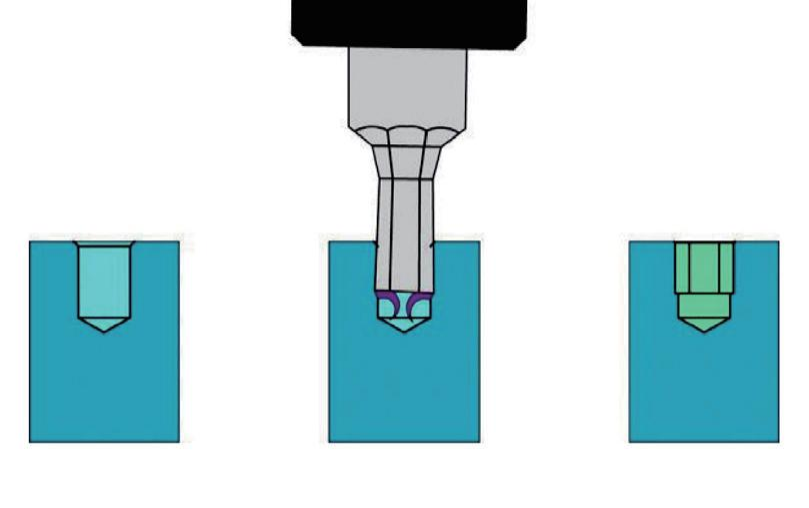

（二）冲削前孔加工尺寸
1.钻孔直径D≥刀刃对边（或内切圆）尺寸。
2.孔口倒角90度，且倒角孔口直径大于刀刃对边。起导向作用。
3.钻孔深度H2≥1.5×冲削有效深度（H）。
（三）推荐工作参数
1.转速：300-2000转分，旋转冲削刀具的原理允许高速使用，但在高速使用时应该注意（如加工中心），工具同工件刚接触时使用较慢转速或静止状态下使冲头慢慢接触工件，直到冲头同工件进入工作状态时增加转速。
2.进给量：0.02-0.1mm/转，铝铜件进给量可适当加大2-3倍。
3.冲削深度：≤1.5×刀刃对边宽。
产品细节图：
加工视频集锦：
