反向沉孔刀(反刮刀)如何选择

反向沉孔刀(反刮刀)如何选择

2020-06-03 14:08:16 反向沉孔刀|反刮刀 2741

反刮刀的分类

很多客户会遇到反向沉孔需要加工,如果使用正向沉孔刀具或者铣刀,要么是刀具长度不够,要么是刀具干涉,要么是背面完全密封状况,无法给刀。这个时候就需要用到反向沉孔刀具(反刮刀)。

去毛刺|倒角|浮动铰刀柄|滚压刀

那么在遇到反向沉孔的时候我们该如何来选择合适的反向沉孔刮刀(反刮刀)呢?

我们一起来整理下反刮刀在不同的机床和应用场合下的选择问题:

按照大类可以分为:自动伸缩反刮刀,偏心式反刮刀,自锁式反刮刀,螺钉锁紧式反刮刀

1,    偏心式反刮刀


去毛刺|倒角|浮动铰刀柄|滚压刀

偏心反向沉孔刀

http://dj.hope-tec.com/hope_dj/upload/images/20140903_211548.png

SAVANT赛万特偏心式反刮刀要求机床有定向停止功能,否则不能使用。

反刮刀加工步骤:

1.    主轴定位

2.    偏心位移(E值)

3.    Z轴深入

4.    恢复中心(E值)

5.    正转向上加工

6.    主轴定位

7.    偏心位移(E值)

8.    向上脱离,完成加工



去毛刺|倒角|浮动铰刀柄|滚压刀

点击观看视频:为不影响他人,观看视频前您可先关闭音乐

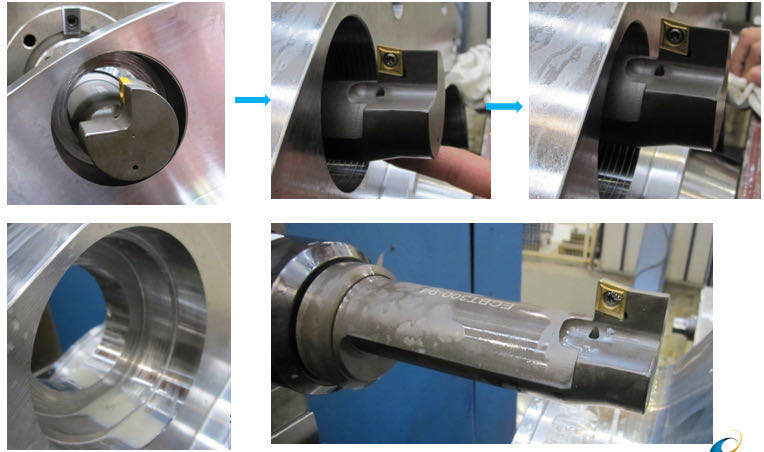

2,    自锁式反刮刀

1566731395767309.jpg去毛刺|倒角|浮动铰刀柄|滚压刀去毛刺|倒角|浮动铰刀柄|滚压刀去毛刺|倒角|浮动铰刀柄|滚压刀

SAVANT套式反刮刀加工步骤:

先将刀杆Z轴伸入;然后将刀盘轻松套入;旋转刀盘卡主刀杆;正转向上加工;退回取下刀盘;刀杆退出,完成加工。

SAVANT套式反刮刀特点:

u  适合多种机床:加工中心、镗铣床、摇臂钻、台钻等

u  刀盘装嵌方便,无需上螺丝固定,节省时间

u  刀片可设计成舍弃式。



3,    螺钉锁紧式反刮刀


优点为安装紧固,刚性足,刀片可更换、成本低。缺点为换刀耗时比较多。




4,    自动伸缩反刮刀

                   HEULE-BSF反刮沉孔刀 (点击链接查看产品详情)
