可转向金刚石滚压刀高预加工光洁度低压力测试

金刚石滚压刀

客户加工D35.4的外圆,加工长度15mm,材质35#钢件,硬度30度左右。要求光洁度RZ3.2(Ra0.4

需求:精车其实可以达到光洁度要求,但是由于精车不稳定,经常要换刀,所以需要加一道滚压工艺,让工件的光洁度更稳定。

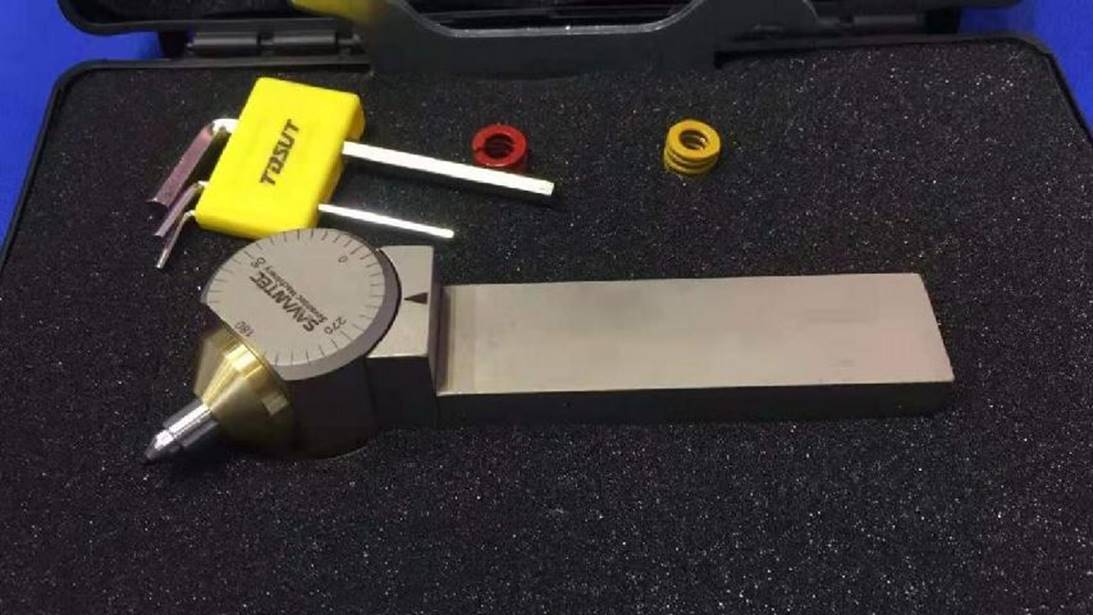

金刚石滚压刀型号:DIA-TU180-R1.0-25*25 蓝色弹簧(中等弹力)



调试前参数:转速1300  进给0.07,压入量单边2丝。

加工出来刀纹明显,亮度稍微提高,调试多次刀纹依然很明显。客户前一道工序精车可以达到RZ2.3Ra0.3左右),目前滚压好之后光洁度可以提高到RZ1点多,但是表面的纹路比精车还粗糙,肉眼看上去很明显。

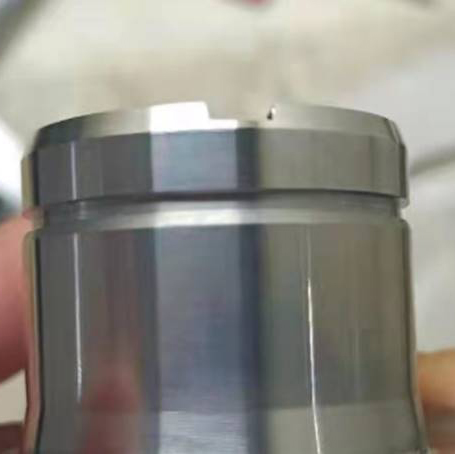

下图是精车后的效果图:

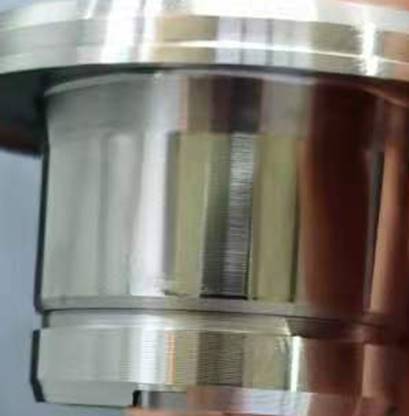

下图是滚压之后的效果图:

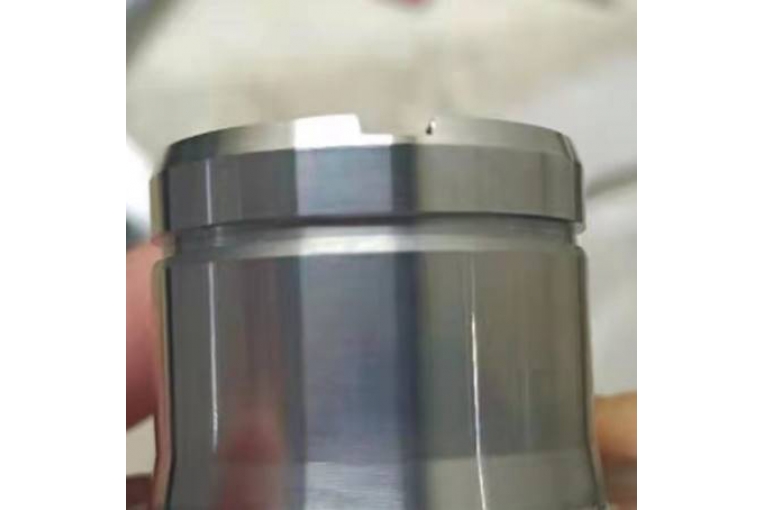

使用金刚石滚压前






初次解决方案:把螺丝调紧半圈,压入量不变,条件允许用油。效果仍然不理想。



客户目前加工了2000件球头就有磨损,这2000件滚压效果是不稳定的,基本都靠精车保证,所以经常换刀

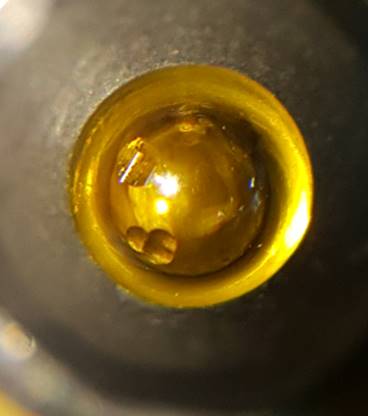

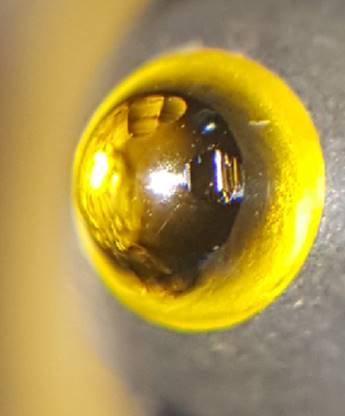

磨损后的金刚石滚压头磨损后的金刚石滚压头





最终解决方案:

弹簧换成黄色(轻型弹簧),弹力常规螺丝是拧到平的位置,再调松了一圈。



转速进给不变,单边滚压量1丝。

测试效果客户满意、寿命稳定!效果图如下:

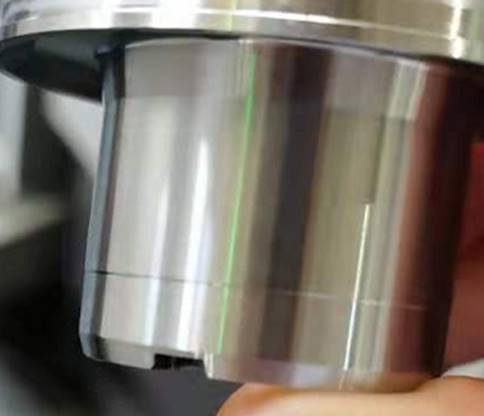

金刚石滚压后效果

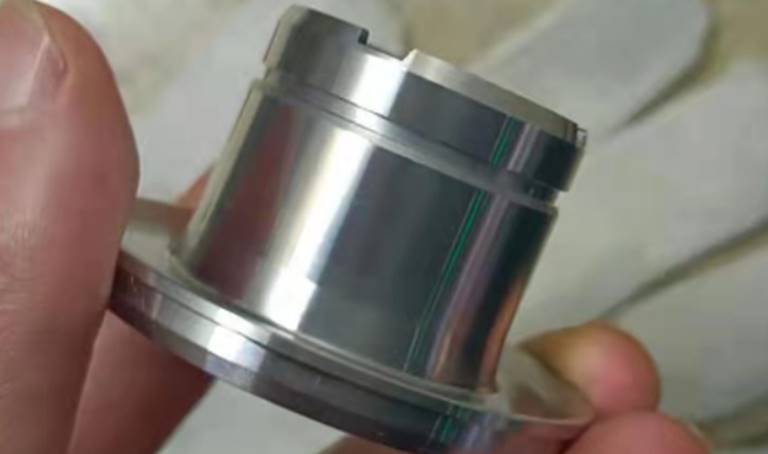

金刚石滚压后效果



方案总结:要达到挤压效果通常有两种方案:A、使用重的弹力+较小过盈量;B、使用轻的弹力+稍大的过盈量。

通过比较分析,发现使用方案B较好,因为金刚石滚压刀的钻石头通常为R1.5或者R1.0,接触面积小,压强较大,使用重型弹力容易使钻石头磨损加快,使用轻的弹力在可以加工出客户需要的光洁度的情况下,磨损较小,寿命延长。
