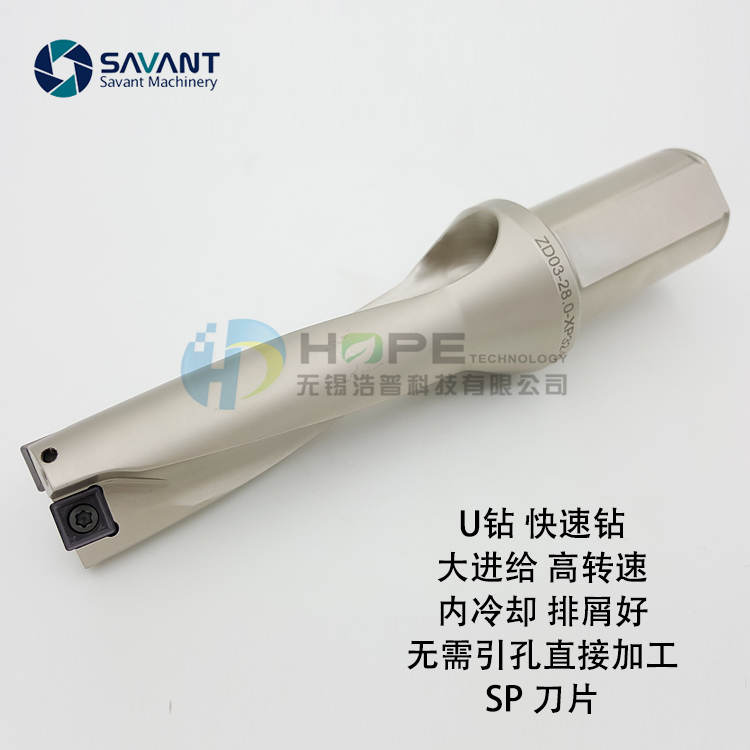

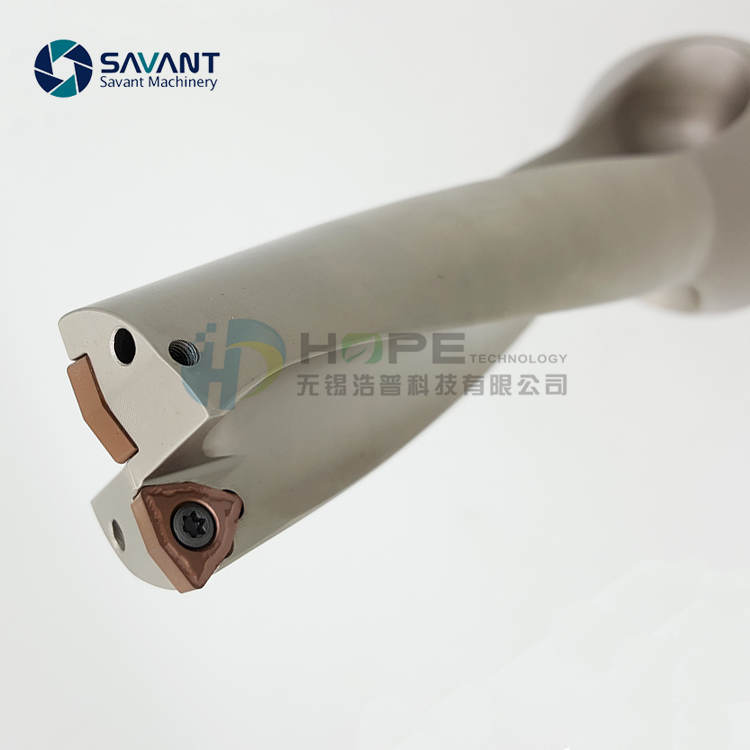

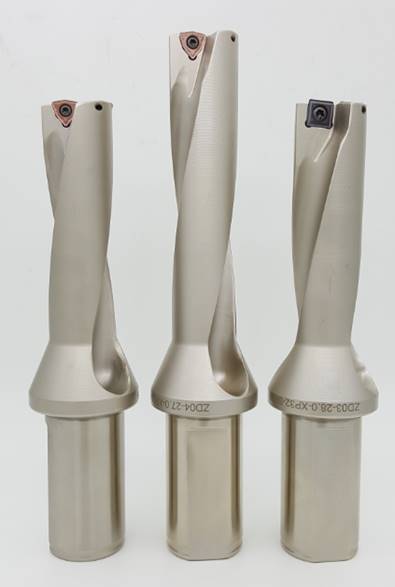

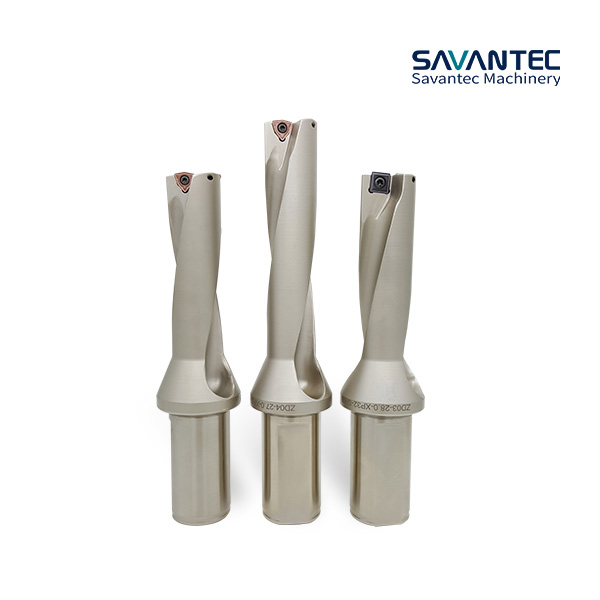

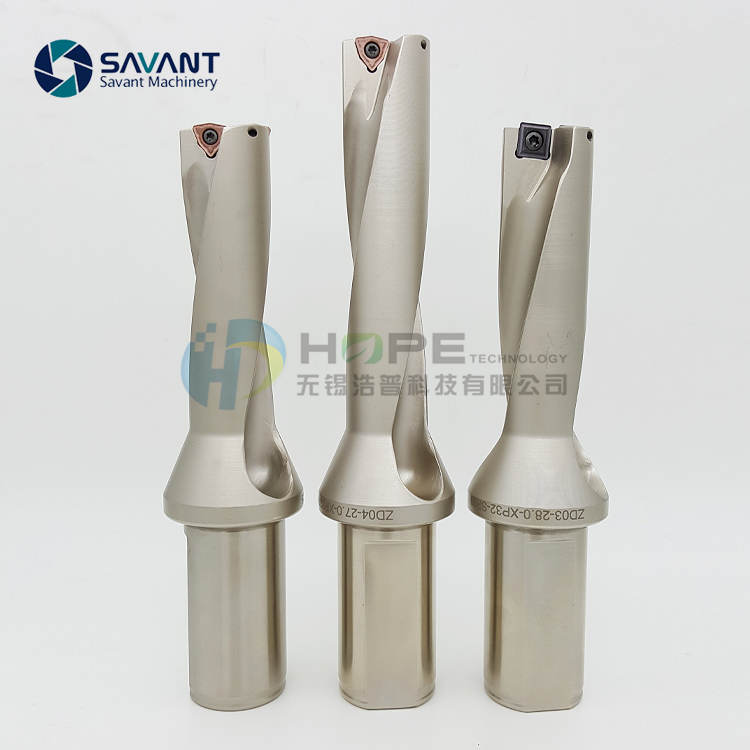

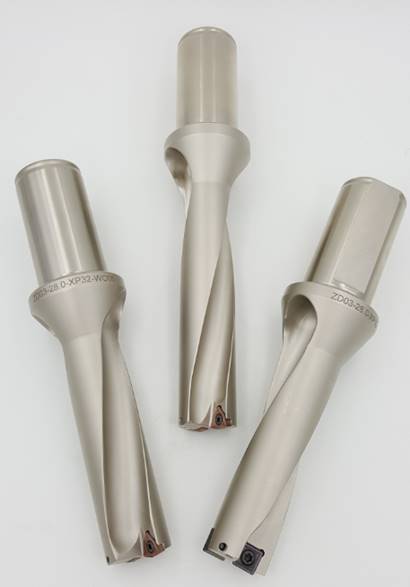

SAVANT快速钻
快速钻又名:U钻、潜孔钻、暴力钻、喷水钻、内冷钻、扩孔钻。在加工中心或者数控车床使用,优点是加工效率高,使用简单,成本相对较低。
1.加工效率一般是麻花钻的2-3倍。
2.U钻可直接在工件上加工,无需中心钻打引导孔。
3.刀体前端装有可更换的刀片,降低了使用的成本。

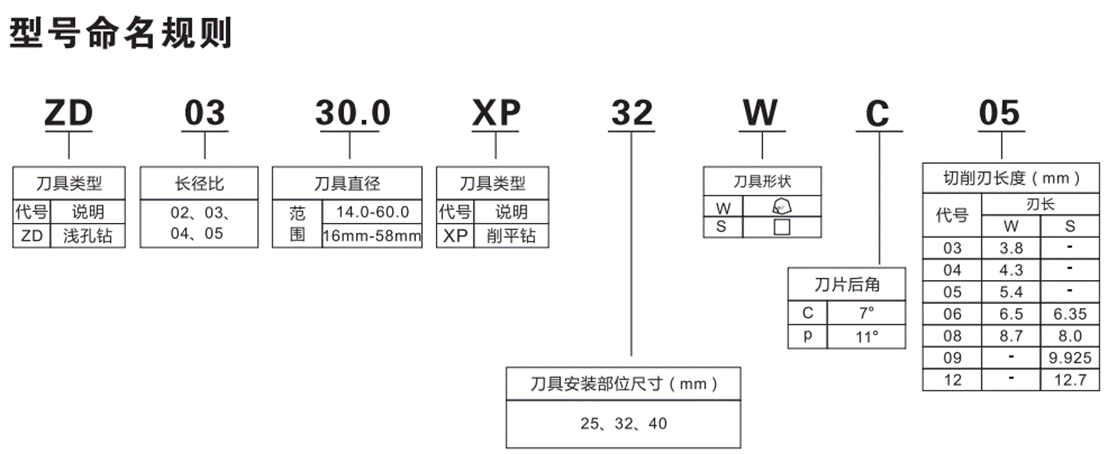

SAVANT赛万特快速钻型号规格:

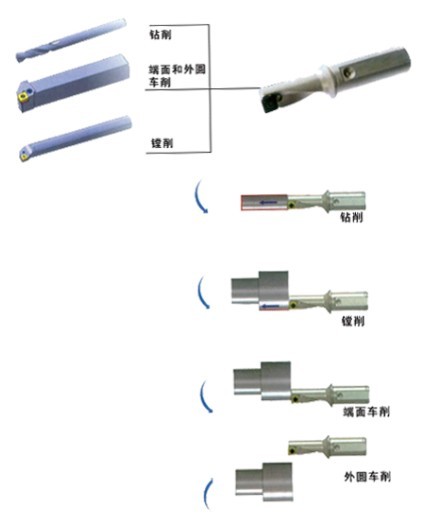

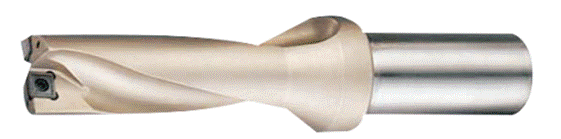

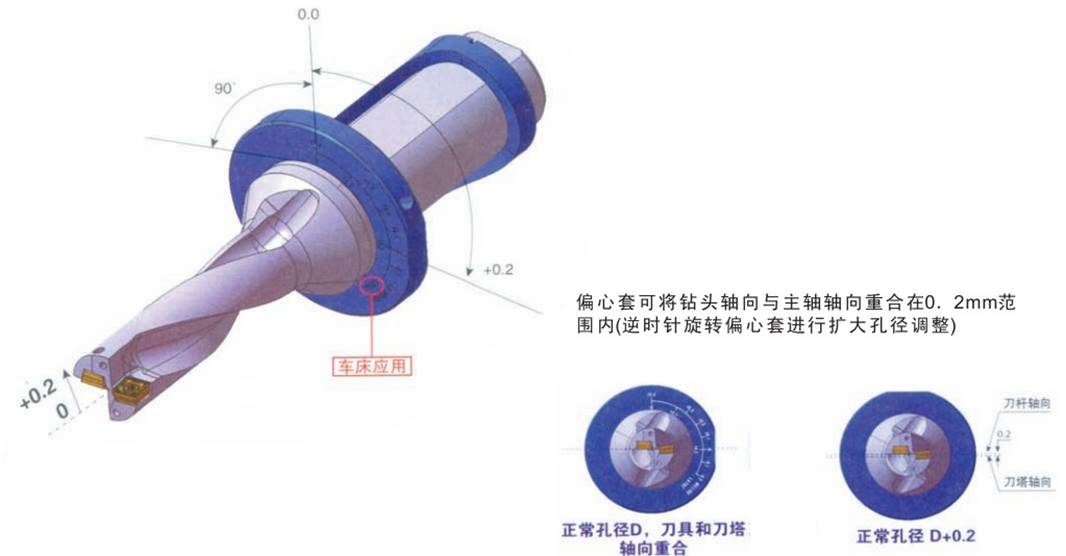

多功能钻杆
多功能系列产品
车削、镗削、钻削功能,使用一种刀具
节约安装时间,缩短节拍
减少刀具使用效果,节约刀具成本
应用方式
传统方式

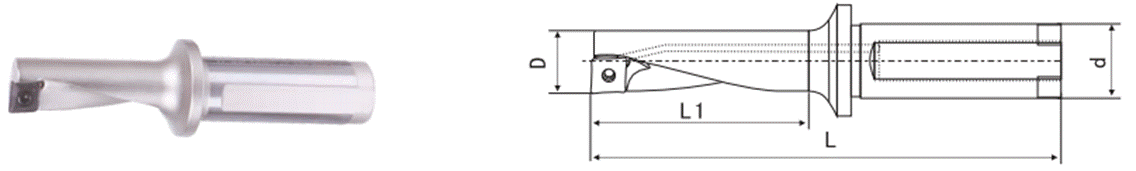

型号 | D | d | L1 | L | 适用型号 | 螺丝 | 扳手 |
TCAP-08R/L-3.0DN | 8 | 12 | 24 | 75 | XCMT 04 01 04 | M1.8*3.5 | T6 |
TCAP-09R/L-3.0DN | 9 | 12 | 27 | 83 | XCMT 05 02 04 | M2*5 | T6 |
TCAP-10R/L-3.0DN | 10 | 12 | 30 | 85 | XCMT 05 02 04 | M2*5 | T6 |
TCAP-11R/L-3.0DN | 11 | 16 | 33 | 92 | XCMT 06 02 04 | M2.2*5 | T6 |
TCAP-12R/L-3.0DN | 12 | 16 | 36 | 95 | XCMT 06 02 04 | M2.2*5 | T6 |
TCAP-13R/L-3.0DN | 13 | 16 | 39 | 100 | XCMT 07 03 04 | M2.5*6.5 | T8 |
TCAP-14R/L-3.0DN | 14 | 16 | 42 | 101 | XCMT 07 03 04 | M2.5*6.5 | T8 |
TCAP-08R/L-2.25DN | 8 | 12 | 18 | 69 | XCMT 04 01 04 | M1.8*3.5 | T6 |
TCAP-09R/L-2.25DN | 9 | 12 | 20.5 | 76 | XCMT 05 02 04 | M2*5 | T6 |
TCAP-10R/L-2.25DN | 10 | 12 | 22.5 | 78 | XCMT 05 02 04 | M2*5 | T6 |
TCAP-11R/L-2.25DN | 11 | 16 | 25 | 84 | XCMT 06 02 04 | M2.2*5 | T6 |
TCAP-12R/L-2.25DN | 12 | 16 | 27 | 86 | XCMT 06 02 04 | M2.2*5 | T6 |
TCAP-13R/L-2.25DN | 13 | 16 | 29.5 | 91 | XCMT 07 03 04 | M2.5*6.5 | T8 |
TCAP-14R/L-2.25DN | 14 | 16 | 31.5 | 91 | XCMT 07 03 04 | M2.5*6.5 | T8 |
钻头公差与孔径公差
钻头直径 | Φ12-Φ19 | Φ30-Φ45 | Φ46-Φ60 | |
2D~3D | 钻头公差(ΦD) | 0~-0.15 | 0~-0.15 | 0~-0.15 |
孔公差 | -0.1~+0.2 | -0.1~+0.25 | -0.1~+0.28 | |
4D`5D | 钻头公差(ΦD) | 0~-0.15 | 0~-0.15 | 0~-0.15 |
孔公差 | -0.05~+0.25 | -0.05~+0.3 | -0.05~+0.33 |

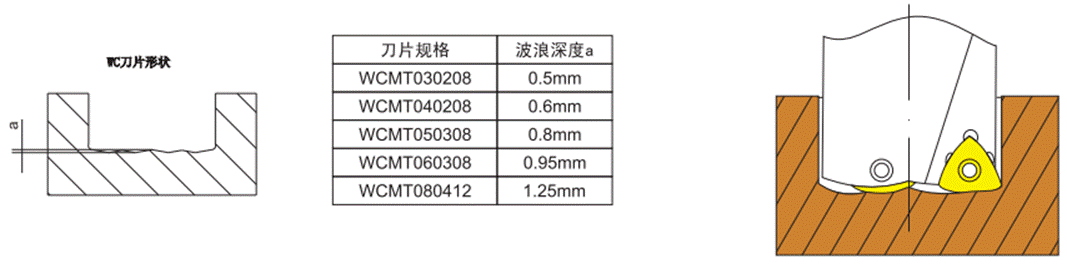

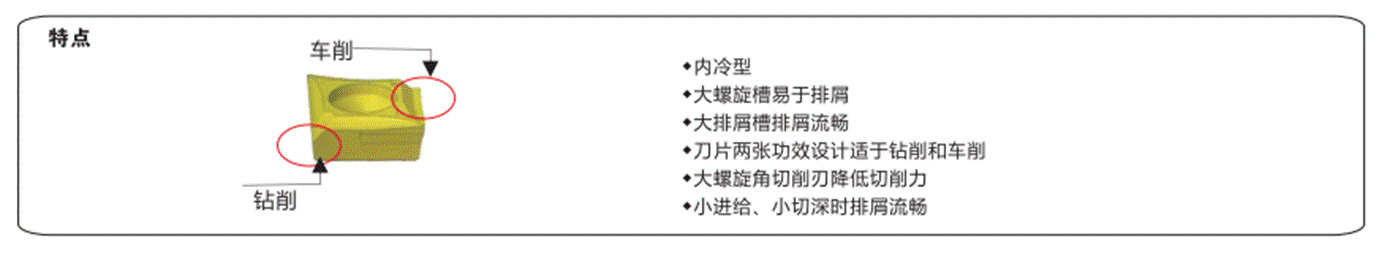

ZD02-WC刀片

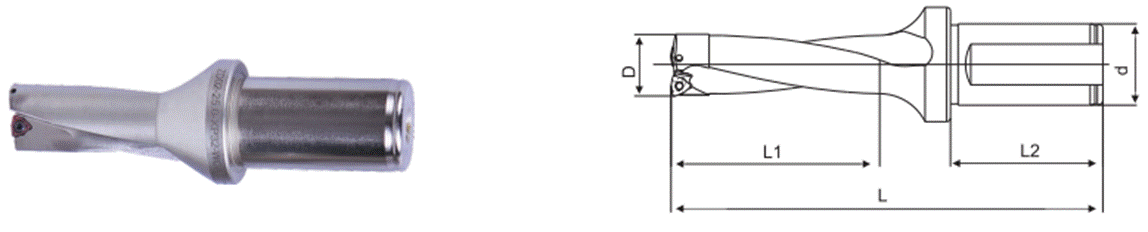

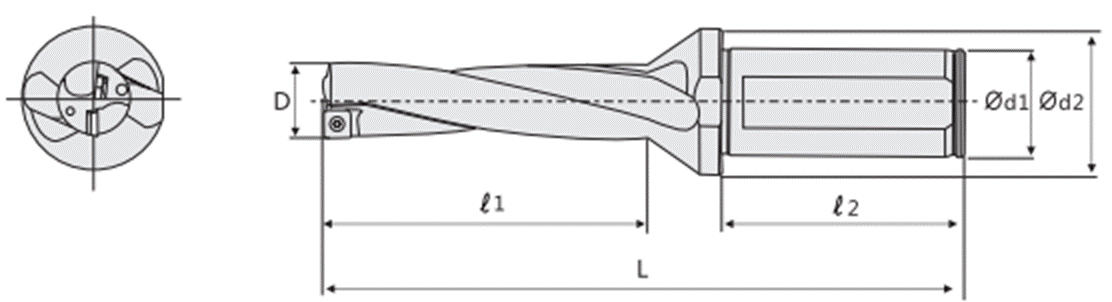

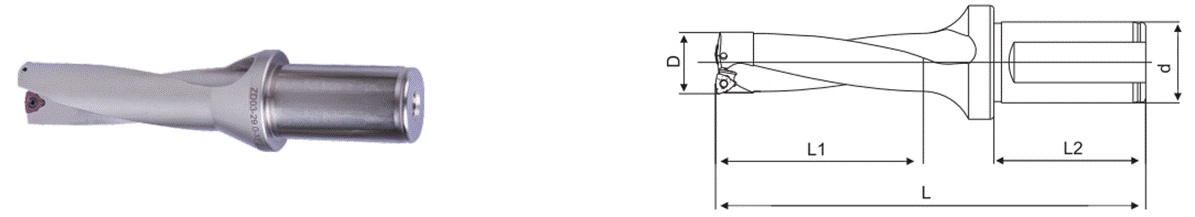

型号 | 尺寸 | 刀片 | 备件 | ||||||
L1 | L2 | L | D | d | 刀片型号 | 刀片数量 | 螺丝 | 扳手 | |
ZD02-14.0-XP25 | 33 | 56 | 112 | 14 | 25 | WCMT030208 | 2 | M2.5*6.5 | T8 |
ZD02-15.0-XP25 | 35 | 56 | 115 | 15 | 2 | ||||
ZD02-16.0-XP25 | 37 | 56 | 118 | 16 | 2 | ||||
ZD02-17.0-XP25 | 39 | 56 | 120 | 17 | 2 | ||||
ZD02-18.0-XP25 | 41 | 56 | 122 | 18 | 2 | ||||
ZD02-19.0-XP25 | 43 | 56 | 124 | 19 | 2 | ||||
ZD02-20.0-XP25 | 45 | 56 | 126 | 20 | 2 | ||||
ZD02-21.0-XP25 | 47 | 56 | 128 | 21 | WCMT040208 | 2 | |||
ZD02-22.0-XP25 | 49 | 56 | 130 | 22 | 2 | ||||
ZD02-23.0-XP25 | 51 | 56 | 132 | 23 | 2 | ||||
ZD02-24.0-XP25 | 53 | 56 | 134 | 24 | 2 | ||||
ZD02-25.0-XP32 | 55 | 60 | 140 | 25 | 32 | 2 | |||
ZD02-26.0-XP32 | 57 | 60 | 142 | 26 | WCMT050308 | 2 | M3*7 | T10 | |
ZD02-27.0-XP32 | 59 | 60 | 144 | 27 | 2 | ||||
ZD02-28.0-XP32 | 61 | 60 | 146 | 28 | 2 | ||||
ZD02-29.0-XP32 | 63 | 60 | 148 | 29 | 2 | ||||
ZD02-30.0-XP32 | 65 | 60 | 150 | 30 | 2 | ||||
ZD02-31.0-XP32 | 67 | 60 | 152 | 31 | 2 | ||||
ZD02-32.0-XP32 | 69 | 60 | 154 | 32 | WCMT06T308 | 2 | M3.5*8 | T15 | |
ZD02-33.0-XP32 | 71 | 60 | 156 | 33 | 2 | ||||
ZD02-34.0-XP32 | 73 | 60 | 158 | 34 | 2 | ||||
ZD02-35.0-XP32 | 75 | 60 | 160 | 35 | 2 | ||||
ZD02-36.0-XP32 | 77 | 60 | 162 | 36 | 2 | ||||
ZD02-37.0-XP32 | 79 | 60 | 164 | 37 | 2 | ||||
ZD02-38.0-XP32 | 81 | 60 | 166 | 38 | 2 | ||||
ZD02-39.0-XP32 | 83 | 60 | 168 | 39 | 2 | ||||
ZD02-40.0-XP32 | 85 | 60 | 177 | 40 | 2 | ||||
ZD02-41.0-XP32 | 87 | 60 | 179 | 41 | 2 | ||||
ZD02-42.0-XP32 | 89 | 60 | 181 | 42 | 2 | ||||
ZD02-43.0-XP40 | 91 | 65 | 183 | 43 | 40 | WCMT080212 | 2 | M4*10 | T15 |
ZD02-44.0-XP40 | 93 | 65 | 185 | 44 | 2 | ||||
ZD02-45.0-XP40 | 95 | 65 | 187 | 45 | 40 | WCMT080212 | 2 | M4*10 | T15 |
ZD02-46.0-XP40 | 97 | 65 | 189 | 46 | 2 | ||||
ZD02-47.0-XP40 | 99 | 65 | 191 | 47 | 2 | ||||
ZD02-48.0-XP40 | 101 | 65 | 193 | 48 | 2 | ||||
ZD02-49.0-XP40 | 103 | 65 | 195 | 49 | 2 | ||||
ZD02-50.0-XP40 | 105 | 65 | 197 | 50 | 2 | ||||
ZD02-51.0-XP40 | 107 | 65 | 199 | 51 | 2 | ||||
ZD02-52.0-XP40 | 109 | 65 | 201 | 52 | 2 | ||||
ZD02-53.0-XP40 | 111 | 65 | 203 | 53 | 2 | ||||
ZD02-54.0-XP40 | 113 | 65 | 205 | 54 | 2 | ||||
ZD02-55.0-XP40 | 115 | 65 | 207 | 55 | 2 | ||||
ZD02-56.0-XP40 | 117 | 65 | 209 | 56 | 2 | ||||
ZD02-57.0-XP40 | 119 | 65 | 211 | 57 | 2 | ||||
ZD02-58.0-XP40 | 121 | 65 | 213 | 58 | WCMT06T308 | 4 | M3.5*8 | ||
ZD02-59.0-XP40 | 123 | 65 | 215 | 59 | 4 | ||||
ZD02-60.0-XP40 | 125 | 65 | 217 | 60 | 4 | ||||
ZD02-61.0-XP40 | 127 | 65 | 211 | 61 | 4 | ||||
ZD02-62.0-XP40 | 129 | 65 | 213 | 62 | 4 | ||||
ZD02-63.0-XP40 | 131 | 65 | 215 | 63 | 4 | ||||
ZD02-64.0-XP40 | 133 | 65 | 217 | 64 | 4 | ||||
ZD02-65.0-XP40 | 135 | 65 | 219 | 65 | 4 |

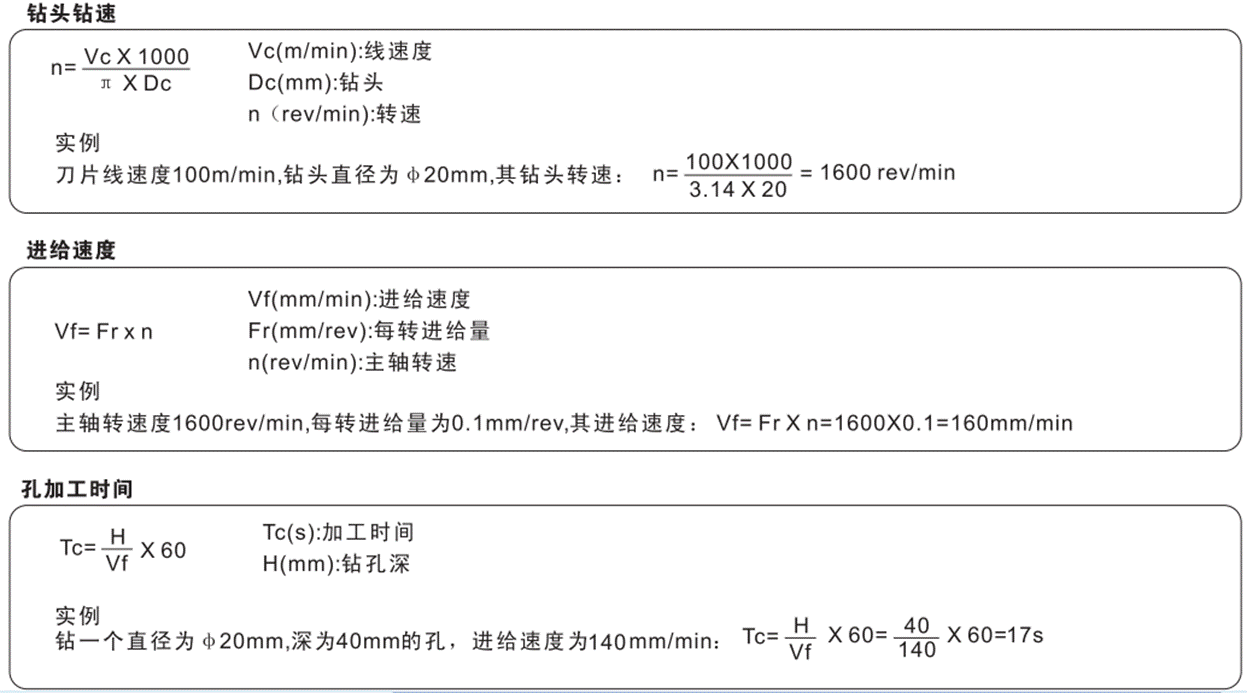

快速钻加工相关参数计算方法
ZD03-WC刀片
型号 | 尺寸 | 刀片 | 备件 | ||||||
L1 | L2 | L | D | d | 刀片型号 | 刀片数量 | 螺丝 | 扳手 | |
ZD03-14.0-XP25 | 47 | 56 | 128 | 14 | 25 | WCMT030208 | 2 | M2.5*6.5 | T8 |
ZD03-14.5-XP25 | 48.5 | 56 | 130 | 14.5 | 2 | ||||
ZD03-15.0-XP25 | 50 | 56 | 130 | 15 | 2 | ||||
ZD03-15.5-XP25 | 51.5 | 56 | 132 | 15.5 | 2 | ||||
ZD03-16.0-XP25 | 53 | 56 | 134 | 16 | 2 | ||||
ZD03-16.5-XP25 | 54.5 | 56 | 136 | 16.5 | 2 | ||||
ZD03-17.0-XP25 | 56 | 56 | 137 | 17 | 2 | ||||
ZD03-17.5-XP25 | 57.5 | 56 | 139 | 17.5 | 2 | ||||
ZD03-18.0-XP25 | 59 | 56 | 140 | 18 | 2 | ||||
ZD03-18.5-XP25 | 60.5 | 56 | 142 | 18.5 | 2 | ||||
ZD03-19.0-XP25 | 62 | 56 | 143 | 19 | 2 | ||||
ZD03-19.5-XP25 | 63.5 | 56 | 145 | 19.5 | 2 | ||||
ZD03-20.0-XP25 | 65 | 56 | 146 | 20 | 2 | ||||
ZD03-20.5-XP25 | 66.5 | 56 | 147 | 20.5 | 2 | ||||
ZD03-21.0-XP25 | 68 | 56 | 149 | 21 | WCMT040208 | 2 | |||
ZD03-21.5-XP25 | 69.5 | 56 | 150.5 | 21.5 | 2 | ||||
ZD03-22.0-XP25 | 71 | 56 | 152 | 22 | 2 | ||||
ZD03-22.5-XP25 | 72.5 | 56 | 153.2 | 22.5 | 2 | ||||
ZD03-23.0-XP25 | 74 | 56 | 155 | 23 | 2 | ||||
ZD03-23.5-XP25 | 75.5 | 56 | 156.5 | 23.5 | 2 | ||||
ZD03-24.0-XP25 | 77 | 56 | 158 | 24 | 2 | ||||
ZD03-24.5-XP25 | 78.5 | 56 | 159 | 24.5 | 2 | ||||
ZD03-25.0-XP32 | 80 | 60 | 170 | 25 | 32 | 2 | |||
ZD03-25.5-XP32 | 81.5 | 60 | 171.5 | 25.5 | 2 | ||||
ZD03-26.0-XP32 | 83 | 60 | 173 | 26 | WCMT050208 | 2 | M3*7 | T10 | |
ZD03-26.5-XP32 | 84.5 | 60 | 174.5 | 26.5 | 2 | ||||
ZD03-27.0-XP32 | 86 | 60 | 176 | 27 | 2 | ||||
ZD03-27.5-XP32 | 87.5 | 60 | 177.5 | 27.5 | 2 | ||||
ZD03-28.0-XP32 | 89 | 60 | 179 | 28 | 2 | ||||
ZD03-28.5-XP32 | 90.5 | 60 | 180.5 | 28.5 | 2 | ||||
ZD03-29.0-XP32 | 92 | 60 | 182 | 29 | 32 | WCMT050208 | 2 | M3*7 | T10 |
ZD03-29.5-XP32 | 93.5 | 60 | 183.5 | 29.5 | 2 | ||||
ZD03-30.0-XP32 | 95 | 60 | 185 | 30 | 2 | ||||
ZD03-30.5-XP32 | 96.5 | 60 | 186.5 | 30.5 | 2 | ||||
ZD03-31.0-XP32 | 98 | 60 | 188 | 31 | 2 | ||||
ZD03-31.5-XP32 | 99.5 | 60 | 189.5 | 31.5 | 2 | ||||
ZD03-32.0-XP32 | 101 | 60 | 191 | 32 | 2 | ||||
ZD03-32.5-XP32 | 102.5 | 60 | 191 | 32.5 | 2 | ||||
ZD03-33.0-XP32 | 104 | 60 | 195 | 33 | WCMT06T308 | 2 | M3.5*8 | T15 | |
ZD03-33.5-XP32 | 105.5 | 60 | 195 | 33.5 | 2 | ||||
ZD03-34.0-XP32 | 107 | 60 | 199 | 34 | 2 | ||||
ZD03-34.5-XP32 | 108.5 | 60 | 195 | 34.5 | 2 | ||||
ZD03-35.0-XP32 | 110 | 60 | 199 | 35 | 2 | ||||
ZD03-35.5-XP32 | 111.5 | 60 | 199 | 35.5 | 2 | ||||
ZD03-36.0-XP32 | 113 | 60 | 200 | 36 | 2 | ||||
ZD03-36.5-XP32 | 114.5 | 60 | 200 | 36.5 | 2 | ||||
ZD03-37.0-XP32 | 116 | 60 | 202 | 37 | 2 | ||||
ZD03-37.5-XP32 | 117.5 | 60 | 203 | 37.5 | 2 | ||||
ZD03-38.0-XP32 | 119 | 60 | 204 | 38 | 2 | ||||
ZD03-38.5-XP32 | 120.5 | 60 | 205 | 38.5 | 2 | ||||
ZD03-39.0-XP32 | 122 | 60 | 214 | 39 | 2 | M3.5*8 | |||
ZD03-39.5-XP32 | 123.5 | 60 | 216 | 39.5 | 2 | ||||
ZD03-40.0-XP32 | 125 | 60 | 215 | 40 | 2 | ||||
ZD03-41.0-XP32 | 128 | 60 | 218 | 41 | 2 | ||||
ZD03-42.0-XP32 | 131 | 60 | 221 | 42 | 2 | ||||
ZD03-43.0-XP40 | 134 | 65 | 224 | 43 | 40 | WCMT080412 | 2 | M4*10 | |
ZD03-44.0-XP40 | 137 | 65 | 227 | 44 | 2 | ||||
ZD03-45.0-XP40 | 140 | 65 | 230 | 45 | 2 | ||||
ZD03-46.0-XP40 | 143 | 65 | 233 | 46 | 2 | ||||
ZD03-47.0-XP40 | 146 | 65 | 236 | 47 | 2 | ||||
ZD03-48.0-XP40 | 149 | 65 | 239 | 48 | 2 | ||||
ZD03-49.0-XP40 | 152 | 65 | 242 | 49 | 2 | ||||
ZD03-50.0-XP40 | 155 | 65 | 245 | 50 | 2 | ||||
ZD03-51.0-XP40 | 158 | 65 | 251 | 51 | 2 | ||||
ZD03-52.0-XP40 | 161 | 65 | 254 | 52 | 2 | ||||
ZD03-53.0-XP40 | 164 | 65 | 257 | 53 | 2 | ||||
ZD03-54.0-XP40 | 167 | 65 | 257 | 54 | 2 | ||||
ZD03-55.0-XP40 | 170 | 65 | 257 | 55 | 2 | ||||
ZD03-56.0-XP40 | 173 | 65 | 270 | 56 | 2 | ||||
ZD03-57.0-XP40 | 176 | 65 | 273 | 57 | 2 | ||||
ZD03-58.0-XP40 | 179 | 65 | 276 | 58 | WCMT06T308 | 4 | M3.5*8 | ||
ZD03-59.0-XP40 | 182 | 65 | 279 | 59 | 4 | ||||
ZD03-60.0-XP40 | 185 | 65 | 282 | 60 | 4 |
ZD04-WC刀片
型号 | 尺寸 | 刀片 | 备件 | 扳手 | |||||
L1 | L2 | L | D | d | 刀片型号 | 刀片数量 | 螺丝 | ||
ZD04-14.0-XP25 | 61 | 56 | 139 | 14 | 25 | WCMT030208 | 2 | M2.5*6.5 | T8 |
ZD04-14.5-XP25 | 63 | 56 | 141 | 14.5 | 2 | ||||
ZD04-15.0-XP25 | 65 | 56 | 143 | 15 | 2 | ||||
ZD04-15.5-XP25 | 67 | 56 | 145 | 15.5 | 2 | ||||
ZD04-16.0-XP25 | 69 | 56 | 147 | 16 | 2 | ||||
ZD04-16.5-XP25 | 71 | 56 | 149 | 16.5 | 2 | ||||
ZD04-17.0-XP25 | 73 | 56 | 151 | 17 | 2 | ||||
ZD04-17.5-XP25 | 75 | 56 | 153 | 17.5 | 2 | ||||
ZD04-18.0-XP25 | 77 | 56 | 155 | 18 | 2 | ||||
ZD04-18.5-XP25 | 79 | 56 | 157 | 18.5 | 2 | ||||
ZD04-19.0-XP25 | 81 | 56 | 158 | 19 | 2 | ||||
ZD04-19.5-XP25 | 83 | 56 | 160 | 19.5 | 2 | ||||
ZD04-20.0-XP25 | 85 | 56 | 162 | 20 | 2 | ||||
ZD04-20.5-XP25 | 87 | 56 | 164 | 20.5 | 2 | ||||
ZD04-21.0-XP25 | 89 | 56 | 166 | 21 | WCMT040208 | 2 | |||
ZD04-21.5-XP25 | 91 | 56 | 168 | 21.5 | 2 | ||||
ZD04-22.0-XP25 | 93 | 56 | 169 | 22 | 2 | ||||
ZD04-22.5-XP25 | 95 | 56 | 171 | 22.5 | 2 | ||||
ZD04-23.0-XP25 | 97 | 56 | 173 | 23 | 2 | ||||
ZD04-23.5-XP25 | 99 | 56 | 175 | 23.5 | 2 | ||||
ZD04-24.0-XP25 | 101 | 60 | 178 | 24 | 2 | ||||
ZD04-24.5-XP25 | 103 | 60 | 180 | 24.5 | 2 | ||||
ZD04-25.0-XP32 | 105 | 60 | 182 | 25 | 32 | 2 | |||
ZD04-25.5-XP32 | 107 | 60 | 184 | 25.5 | 2 | ||||
ZD04-26.0-XP32 | 109 | 60 | 195 | 26 | WCMT050308 | 2 | M3*7 | T10 | |
ZD04-26.5-XP32 | 111 | 60 | 197 | 26.5 | 2 | ||||
ZD04-27.0-XP32 | 113 | 60 | 198 | 27 | 2 | ||||
ZD04-27.5-XP32 | 115 | 60 | 200 | 27.5 | 2 | ||||
ZD04-28.0-XP32 | 117 | 60 | 201 | 28 | 2 | ||||
ZD04-28.5-XP32 | 119 | 60 | 203 | 28.5 | 2 | ||||
ZD04-29.0-XP32 | 121 | 60 | 204 | 29 | 2 | ||||
ZD04-29.5-XP32 | 123 | 60 | 206 | 29.5 | 2 | ||||
ZD04-30.0-XP32 | 125 | 60 | 212 | 30 | 32 | WCMT050308 | 2 | M3*7 | T10 |
ZD04-30.5-XP32 | 127 | 60 | 214 | 30.5 | 2 | ||||
ZD04-31.0-XP32 | 129 | 60 | 215 | 31 | 2 | ||||
ZD04-31.5-XP32 | 131 | 60 | 217 | 31.5 | 2 | ||||
ZD04-32.0-XP32 | 133 | 60 | 219 | 32 | 2 | ||||
ZD04-32.5-XP32 | 135 | 60 | 221 | 32.5 | 2 | ||||
ZD04-33.0-XP32 | 137 | 60 | 224 | 33 | WCMT06T308 | 2 | T15 | ||
ZD04-33.5-XP32 | 139 | 60 | 226 | 33.5 | 2 | ||||
ZD04-34.0-XP32 | 141 | 60 | 228 | 34 | 2 | ||||
ZD04-34.5-XP32 | 143 | 60 | 230 | 34.5 | 2 | ||||
ZD04-35.0-XP32 | 145 | 60 | 231 | 35 | 2 | ||||
ZD04-35.5-XP32 | 147 | 60 | 233 | 35.5 | 2 | ||||
ZD04-36.0-XP32 | 149 | 60 | 234 | 36 | 2 | ||||
ZD04-36.5-XP32 | 151 | 60 | 236 | 36.5 | 2 | ||||
ZD04-37.0-XP32 | 153 | 60 | 237 | 37 | 2 | ||||
ZD04-37.5-XP32 | 155 | 60 | 239 | 37.5 | 2 | ||||
ZD04-38.0-XP32 | 157 | 60 | 240 | 38 | 2 | ||||
ZD04-38.5-XP32 | 159 | 60 | 242 | 38.5 | 2 | ||||
ZD04-39.0-XP32 | 161 | 60 | 243 | 39 | 2 | M3.5*8 | |||
ZD04-39.5-XP32 | 163 | 60 | 248 | 39.5 | 2 | ||||
ZD04-40.0-XP32 | 165 | 60 | 256 | 40 | 2 | ||||
ZD04-41.0-XP32 | 169 | 60 | 259 | 41 | 2 | ||||
ZD04-42.0-XP32 | 173 | 60 | 262 | 42 | 2 | ||||
ZD04-43.0-XP40 | 177 | 65 | 265 | 43 | 40 | WCMT080412 | 2 | M4*10 | |
ZD04-44.0-XP40 | 181 | 65 | 268 | 44 | 2 | ||||
ZD04-45.0-XP40 | 185 | 65 | 275 | 45 | 2 | ||||
ZD04-46.0-XP40 | 189 | 65 | 280 | 46 | 2 | ||||
ZD04-47.0-XP40 | 193 | 65 | 285 | 47 | 2 | ||||
ZD04-48.0-XP40 | 197 | 65 | 288 | 48 | 2 | ||||
ZD04-49.0-XP40 | 201 | 65 | 292 | 49 | 2 | ||||
ZD04-50.0-XP40 | 205 | 65 | 296 | 50 | 2 | ||||
ZD04-51.0-XP40 | 209 | 65 | 299 | 51 | 2 | ||||
ZD04-52.0-XP40 | 213 | 65 | 302 | 52 | 2 | ||||
ZD04-53.0-XP40 | 217 | 65 | 305 | 53 | 2 | ||||
ZD04-54.0-XP40 | 221 | 65 | 308 | 54 | 2 | ||||
ZD04-55.0-XP40 | 225 | 65 | 311 | 55 | 2 | ||||
ZD04-56.0-XP40 | 229 | 65 | 314 | 56 | 2 | ||||
ZD04-57.0-XP40 | 233 | 65 | 317 | 57 | 2 | ||||
ZD04-58.0-XP40 | 237 | 65 | 320 | 58 | WCMT06T308 | 4 | M3.5*8 | ||
ZD04-59.0-XP40 | 241 | 65 | 323 | 59 | 4 | ||||
ZD04-60.0-XP40 | 245 | 65 | 326 | 60 | 4 |
ZD03-SP刀片
型号 | 刀片 | 尺寸 | 备件 | ||||||
适用刀片 | L1 | L2 | L | D | d | 刀片数量 | 螺丝 | 扳手 | |
ZD03-13.0-XP25-SP05 | SPMG050204 | ||||||||
ZD03-13.5-XP25-SP05 | |||||||||
ZD03-14.0-XP25-SP05 | 47 | 56 | 128 | 14 | 25 | 2 | M2.5*6.5 | T8 | |
ZD03-14.5-XP25-SP05 | 48.5 | 56 | 130 | 14.5 | 2 | ||||
ZD03-15.0-XP25-SP05 | 50 | 56 | 130 | 15 | 2 | ||||
ZD03-15.5-XP25-SP06 | SPMG060204 | 51.5 | 56 | 132 | 15.5 | 2 | |||
ZD03-16.0-XP25-SP06 | 53 | 56 | 134 | 16 | 2 | ||||
ZD03-16.5-XP25-SP06 | 54.5 | 56 | 136 | 16.5 | 2 | ||||
ZD03-17.0-XP25-SP06 | 56 | 56 | 137 | 17 | 2 | ||||
ZD03-17.5-XP25-SP06 | 57.5 | 56 | 139 | 17.5 | 2 | ||||
ZD03-18.0-XP25-SP06 | 59 | 56 | 140 | 18 | 2 | ||||
ZD03-18.5-XP25-SP06 | 60.5 | 56 | 142 | 18.5 | 2 | ||||
ZD03-19.0-XP25-SP06 | 62 | 56 | 143 | 19 | 2 | ||||
ZD03-19.5-XP25-SP06 | 63.5 | 56 | 145 | 19.5 | 2 | ||||
ZD03-20.0-XP25-SP06 | 65 | 56 | 146 | 20 | 2 | ||||
ZD03-20.5-XP25-SP06 | 66.5 | 56 | 147 | 20.5 | 2 | ||||
ZD03-21.0-XP25-SP06 | 68 | 56 | 149 | 21 | 2 | ||||
ZD03-21.5-XP25-SP06 | 69.5 | 56 | 151 | 21.5 | 2 | ||||
ZD03-22.0-XP25-SP07 | SPMG07T308 | 71 | 56 | 152 | 22 | 2 | |||
ZD03-22.5-XP25-SP07 | 72.5 | 56 | 153 | 22.5 | 2 | ||||
ZD03-23.0-XP25-SP07 | 74 | 56 | 155 | 23 | 2 | ||||
ZD03-23.5-XP25-SP07 | 75.5 | 56 | 157 | 23.5 | 2 | ||||
ZD03-24.0-XP25-SP07 | 77 | 56 | 158 | 24 | 2 | ||||
ZD03-24.5-XP25-SP07 | 78.5 | 56 | 159 | 24.5 | 2 | ||||
ZD03-25.0-XP32-SP07 | 80 | 60 | 170 | 25 | 32 | 2 | |||
ZD03-25.5-XP32-SP07 | SPMG07T308 | 81.5 | 60 | 172 | 25.5 | 2 | |||
ZD03-26.0-XP32-SP07 | 83 | 60 | 173 | 26 | 2 | M3*7 | T10 | ||
ZD03-26.5-XP32-SP07 | 84.5 | 60 | 175 | 26.5 | 2 | ||||
ZD03-27.0-XP32-SP07 | 86 | 60 | 176 | 27 | 2 | ||||
ZD03-27.5-XP32-SP07 | 87.5 | 60 | 178 | 27.5 | 2 | ||||
ZD03-28.0-XP32-SP09 | SPMG090408 | 89 | 60 | 179 | 28 | 2 | |||
ZD03-28.5-XP32-SP09 | 90.5 | 60 | 181 | 28.5 | 2 | ||||
ZD03-29.0-XP32-SP09 | SPMG090408 | 92 | 60 | 182 | 29 | 32 | 2 | M3*7 | T10 |
ZD03-29.5-XP32-SP09 | 93.5 | 60 | 184 | 29.5 | 2 | ||||
ZD03-30.0-XP32-SP09 | 95 | 60 | 185 | 30 | 2 | ||||
ZD03-30.5-XP32-SP09 | 96.5 | 60 | 187 | 30.5 | 2 | ||||
ZD03-31.0-XP32-SP09 | 98 | 60 | 188 | 31 | 2 | ||||
ZD03-31.5-XP32-SP09 | 99.5 | 60 | 190 | 31.5 | 2 | ||||
ZD03-32.0-XP32-SP09 | 101 | 60 | 191 | 32 | 2 | ||||
ZD03-32.5-XP32-SP09 | 103 | 60 | 191 | 32.5 | 2 | ||||
ZD03-33.0-XP32-SP09 | 104 | 60 | 195 | 33 | 2 | M3.5*8 | T15 | ||
ZD03-33.5-XP32-SP09 | 106 | 60 | 195 | 33.5 | 2 | ||||
ZD03-34.0-XP32-SP11 | SPMG110408 | 107 | 60 | 199 | 34 | 2 | |||
ZD03-34.5-XP32-SP11 | 109 | 60 | 195 | 34.5 | 2 | ||||
ZD03-35.0-XP32-SP11 | 110 | 60 | 199 | 35 | 2 | ||||
ZD03-35.5-XP32-SP11 | 112 | 60 | 199 | 35.5 | 2 | ||||
ZD03-36.0-XP32-SP11 | 113 | 60 | 200 | 36 | 2 | ||||
ZD03-36.5-XP32-SP11 | 115 | 60 | 200 | 36.5 | 2 | ||||
ZD03-37.0-XP32-SP11 | 116 | 60 | 202 | 37 | 2 | ||||
ZD03-37.5-XP32-SP11 | 118 | 60 | 203 | 37.5 | 2 | ||||
ZD03-38.0-XP32-SP11 | SPMG110408 | 119 | 60 | 204 | 38 | 2 | |||
ZD03-38.5-XP32-SP11 | 121 | 60 | 205 | 38.5 | 2 | ||||
ZD03-39.0-XP32-SP11 | 122 | 60 | 214 | 39 | 2 | ||||
ZD03-39.5-XP32-SP11 | 124 | 60 | 216 | 39.5 | 2 | ||||
ZD03-40.0-XP32-SP11 | 125 | 60 | 215 | 40 | 2 | ||||
ZD03-41.0-XP32-SP14 | SPMG140512 | 128 | 60 | 218 | 41 | 2 | |||
ZD03-42.0-XP32-SP14 | 131 | 60 | 221 | 42 | 2 | ||||
ZD03-43.0-XP40-SP14 | 134 | 65 | 224 | 43 | 40 | 2 | M4*10 | ||
ZD03-44.0-XP40-SP14 | 137 | 65 | 227 | 44 | 2 | ||||
ZD03-45.0-XP40-SP14 | 140 | 65 | 230 | 45 | 2 | ||||
ZD03-46.0-XP40-SP14 | 143 | 65 | 233 | 46 | 2 | ||||
ZD03-47.0-XP40-SP14 | 146 | 65 | 236 | 47 | 2 | ||||
ZD03-48.0-XP40-SP07 | SPMG09T308 | 149 | 65 | 239 | 48 | 2 | |||
ZD03-49.0-XP40-SP07 | 152 | 65 | 242 | 49 | 2 | ||||
ZD03-50.0-XP40-SP07 | 155 | 65 | 245 | 50 | 2 | ||||
ZD03-51.0-XP40-SP07 | 158 | 65 | 251 | 51 | 2 | ||||
ZD03-52.0-XP40-SP09 | SPMG090408 | 161 | 65 | 254 | 52 | 2 | |||
ZD03-53.0-XP40-SP09 | 164 | 65 | 257 | 53 | 2 | ||||
ZD03-54.0-XP40-SP09 | 167 | 65 | 257 | 54 | 2 | ||||
ZD03-55.0-XP40-SP09 | 170 | 65 | 257 | 55 | 2 | ||||
ZD03-56.0-XP40-SP09 | 173 | 65 | 270 | 56 | 2 | ||||
ZD03-57.0-XP40-SP09 | 176 | 65 | 273 | 57 | 2 | ||||
ZD03-58.0-XP40-SP09 | 179 | 65 | 276 | 58 | 4 | M3.5*8 | |||
ZD03-59.0-XP40-SP09 | 182 | 65 | 279 | 59 | 4 | ||||
ZD03-60.0-XP40-SP09 | 185 | 65 | 282 | 60 | 4 |

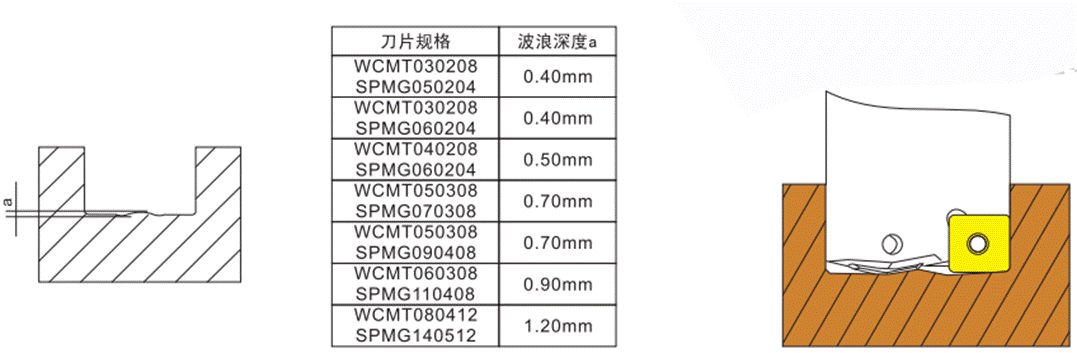

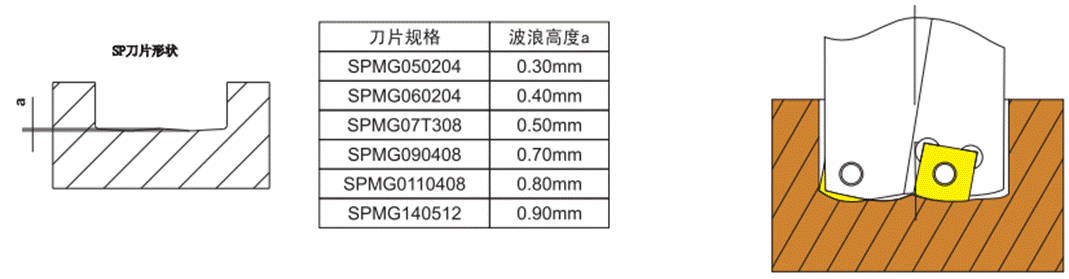

盲孔尺寸说明
四边形刀片浅孔钻
等边不等角六边形浅孔钻
四边形和六边形组合刀片浅孔钻

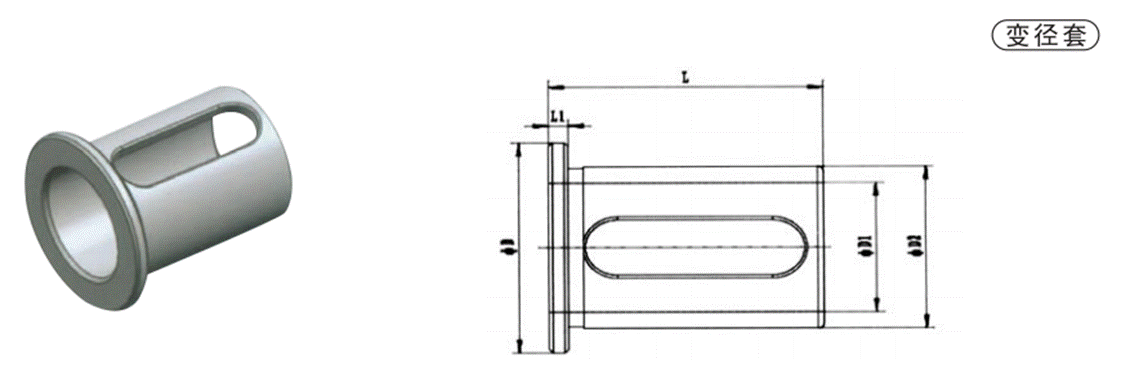

偏心套/变径套
型号 | 尺寸(mm) | ||||
D | D1 | D2 | L | L1 | |
BJT-322062 | 49 | 20 | 32 | 62 | 5 |
BJT-322562 | 49 | 25 | 32 | 62 | 5 |
BJT-402065 | 58 | 20 | 40 | 65 | 6 |
BJT-402565 | 58 | 25 | 40 | 65 | 6 |
BJT-403265 | 58 | 32 | 40 | 65 | 6 |
BJT-502572 | 65 | 25 | 50 | 70 | 6 |
BJT-503272 | 65 | 32 | 50 | 70 | 6 |
BJT-504072 | 65 | 40 | 50 | 70 | 6 |
型号 | 尺寸(mm) | 加工直径调整范围内 | 中心高调整范围内 | ||||||
D | D1 | D2 | L | L1 | L2 | L3 | |||
2025-43 | 20 | 25 | 41 | 47 | 6 | 11 | 33 | +0.4~-0.2 | +0.2~-0.15 |
2532-48 | 25 | 32 | 49 | 60 | 6 | 11 | 45 | +0.4~-0.2 | +0.2~-0.15 |
3240-53 | 32 | 40 | 58 | 65 | 6 | 11 | 50 | +0.4~-0.2 | +0.2~-0.15 |
4050-63 | 40 | 50 | 68 | 76 | 6 | 11 | 61 | +0.4~-0.2 | +0.2~-0.2 |

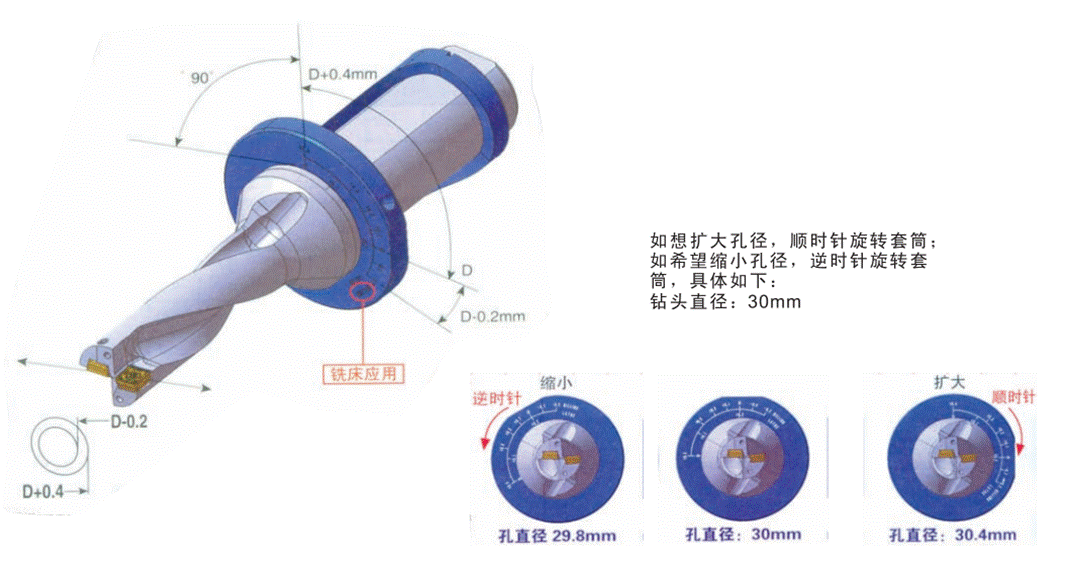

使用说明
铣削应用
在铣床加工时,如需改变正常加工孔的直径,可调整偏心套的轴向位置
车床应用
车床加工使用时,偏心套可调整钻头轴向与主轴轴向重合位置
捨弃式快速鑽頭技術信息
Discard-style fast-Bit Technical Information
纘頭的攢入是纘削成功的重要因素。保證良好的孔質量的方法之一是保證工件的鑽入表面與鑽頭的中心軸垂直。此外,可轉位淺孔纘還可以通過調整進給,來加工凸的、凹的、傾斜的和不規則的讃入表面。
Drill drill into is an important factor in the success of drilling. To ensure good quality of the hole one of the ways is to ensure that the workpiece surface and drill drill into the corner ofThe vertical axis. In addition, indexable drill shallow holes can also adjust the feed, to process convox, concave, and sloping and irregular drill into the surface.
加工表面情况 Surface conditions | 應對措施 Response |
对于凸的表面,其加工条件相对较好,并且钻心能理想地首先与 工件接触.因而可采用正常进给。 | |
被钻削的零件表面为倾斜表面.切削刃受到不均匀的负荷会使切 削刃过早的磨损.如果傾斜表面的角度超过2° ,进给应减小到推荐值的1/3。 | |
在钻入凹的表面时.通常会造成钻头轴心偏离中心,对子这种情况进给应减小到推荐值的1/3。 | |
在钻入不对称的曲面时.由于是钻入倾斜表面.所以钻头可能会偏离中心,此时进给的选择比钻入凹表面时应更小。 | |
在钻入不规则表面时.会出现刀片崩刃的危险.在开始钻削时必须减小进给量.同时在钻头钻通时也可能会出现这种情况.因此也必须减小进给。 |
一般注意事项:
l 强烈推荐使用高压中心内冷方式切削。内冷切削可以最限度的发挥钻头的切削效能,有效避免切屑的堆积、刀片的破损和以及己加工内表面的破坏,保证加工的可靠性。
l 使用外冷方式钻削,钻深不要超过1.5D;必须钻深时,推荐采用啄钻方式加工。
l 为达最佳钻削效果:
1.检测刀柄刚性;
2.尽量减少刀具与主轴轴线偏差;
3.采用推荐的切削方式;
l 钻深2D&3D时冷却液压力最小4kg/cm2,钻深4D时冷却液压力最小5kg/cm2以上。
l 加工孔径公差:通常情况下钻深为2D/3D时为0/+0.25;4D时间0/+0.40,但会随机床和加工条件不同而变化。
l 避免在超过6°的斜面、中凹面、凹凸不平面上开始钻孔,这样很容易使钻头偏离中心或使钻头崩刃,如果必须这样做则钻削进给量必须减小到推荐值的1/3。
l 如果零件上已有预钻孔,则该孔的孔径不得超过成品尺寸的1/4,否则会引偏钻头。
l 钻削有相贯孔的零件与或多层叠加在一起的板材时进给量必须减小到推荐值的1/3左右。
车床使用注意事项(钻头不旋转):
l 确保刀具轴线与主轴同心度小于0.03mm,必要时需要进行适当校正。
l 钻头的安装应使周边刀片的表面平行于机床X轴的运动方向,并使周边刀片靠刀塔外侧安装。
l 保证上述条件满足,沿机床X轴方向移动刀具轴线,可获得不同钻孔直径。
l 如果加工公差没有达到要求,请按上述项目逐项检查并适常调整切剂参数,改善冷却条件。
l 请注意如果您的CNC车床有过撞机的经历,则很难保证刀具轴线与主轴同心的要求。
l 警告:钻穿工件时,工件底面将高速飞出一圆盘状废料,必须采取适当防护措施以保证安全。
快速鑽頭的推薦加工條件
Recommended cutting conditions
材料 | 切削速度 (m/min) | 進給 (mm/rev) | ||||||
φ14-φ22 | φ23-φ29 | φ30-φ36 | φ37-φ43 | φ44-φ50 | φ51-φ54 | φ60-φ70 | ||
低碳钢(-0.3%C) Low alloy steel | 180-250 | 0.05-0.08 | 0.06-0.10 | 0.06-0.12 | 0.07-0.13 | 0.08-0.15 | 0.08-0.16 | 0.08-0.12 |
碳钢(0.3%C-) Carbon steel | 160-220 | 0.06-0.12 | 0.08-0.15 | 0.10-0.18 | 0.12-0.22 | 0.12-0.24 | 0.13-0.25 | 0.12-0.18 |
低合金钢(HRC32) Low carbon steel | 150-220 | 0.06-0.12 | 0.08-0.14 | 0.10-0.18 | 0.12-0.22 | 0.12-0.23 | 0.13-0.24 | 0.10-0.18 |
高合金钢(HRC32-) High alloy stool | 130-180 | 0.06-0.10 | 0.08-0.15 | 0.10-0.20 | 0.12-0.23 | 0.12-0.24 | 0.13-0.25 | 0.10-0.15 |
不锈钢 Stainless steel | 170-240 | 0.05-0.10 | 0.06-0.12 | 0.08-0.15 | 0.09-0.16 | 0.10-0.17 | 0,11-0.19 | 0.08-0.15 |
铸铁 Cast Iron | 180-250 | 0.06-0.12 | 0.08-0.16 | 0.12-0.20 | 0.15-0.25 | 0.16-0.28 | 0.18-0.30 | 0.15-0.22 |
球墨铸件 Ductile cast Iron | 130-200 | 0.06-0.10 | 0.08-0.15 | 0.10-0.18 | 0.12-0.20 | 0.15-0.23 | 0.16-0.25 | 0.10-0.20 |
铝合金 Aluminium | 330-380 | 0.06-0.14 | 0.08-0.15 | 0.10-0.20 | 0.12-0.22 | 0.14-0.23 | 0.15-0.26 | 0.15-0.25 |
鈦合金 Ti6AI | 30-60 | 0.05-0.10 | 0.06-0.14 | 0.08-0.18 | 0.11-0.22 | 0.14-0.23 | 0.15-0.24 | 0.12-0.16 |
l 初始鑽削時,推薦采用中問範圍切削教值,之後(根據刀具磨損情况)調整切削参數以逹到最佳切削效果。
l 上述切削参,是針對2D,3D類型而言,如對4D類型的鑽削参数應相應陣低15%。
l 冷却方式僅采用外冷時,切削速度應降低10%。
l 對于奥氏體不銹鋼加工,必霣采用内冷却方式。
l 在斜面上開始鑽孔或零件有預鑽孔及相貫孔或鑽削堆叠的多層板材時,進给量須减小到推薦值的1/3左右。
★ Initial drilling, to recommend the use of cutting conditions in the middle range, followedby (in accordance with wear) to adjust the cutting parameters to achieve the best cutting effect.
★ The above cutting parameters is for 3D,4D drilling tools, the cutting parameters need to decrease 15%.
★ Cooling mode using only cold outside, cutting speed should be reduced by 10%.
★ It must adopt inner cooling mode for austenitic stainless maching.
★ Drilling on the slope or the parts have pre-drilling hole or intersection hole. The drilling federate must decrease to 1/3 of the recommended data.
SAVANT舍弃式钻头分为快速钻、VMD大钻头、铲钻及剑齿钻。为您提高生产效率降低生产成本!
根据您不同的孔径、公差、光洁度要求,我们帮你选用合适的快速钻、VMD大钻头、铲钻及剑齿钻。
